Opis głównego komponentu
⒈Dolny trzpień/korek: obsługuje obrót dna dysku.
⒉Korpus zaworu: Obudowa zaworu, zwykle zaciśnięta pomiędzy dwoma kołnierzami.
⒊Dysk: Element zamykający rdzeń, kontrolujący przepływ poprzez obrót.
⒋Trzpień górny: łączy uchwyt z tarczą, przenosząc moment obrotowy.
⒌Uszczelnienie: zapobiega wyciekom medium wzdłuż łodygi.
⒍Pokrywa/Pokrywa: Zabezpiecza uszczelnienie i łączy się z siłownikiem.
⒎Zespół uchwytu: Element obsługi ręcznej z zakładkami blokującymi do zabezpieczenia w różnych pozycjach otwarcia.
Funkcje projektowe
Zacisk-na konstrukcji
Cztery otwory pozycjonujące wokół korpusu zaworu umożliwiają stworzenie lekkiej,-ekonomicznej konstrukcji odpowiedniej dla rurociągów średnio- i nisko-ciśnieniowych.
Uchwyt płyty pozycjonującej
Zwróć uwagę na element zębaty pod częścią 7, który umożliwia blokowanie zaworu pod określonymi kątami w zakresie od 0 stopni do 90 stopni w celu zgrubnej regulacji przepływu.
Porównanie zalet i wad
| Zalety | Wady |
|---|---|
| ✅ Zwarta konstrukcja, niewielkie rozmiary i niewielka waga | ❌ Do montażu wymagane są kołnierze na obu końcach; w celu wymiany należy usunąć wszystkie śruby |
| ✅ Łatwa obsługa, szybkie otwieranie i zamykanie, niski moment obrotowy | ❌ Wysokie wymagania dotyczące osiowania rurociągów; łatwe do zacięcia z powodu odchyleń w instalacji |
| ✅ Niski opór przepływu i niezwykły efekt-oszczędności energii | ❌ Zawory-o dużej średnicy mają wysoki moment obrotowy i muszą być wyposażone w przekładnię ślimakową |
| ✅ Materiał z żeliwa sferoidalnego, wysoka wytrzymałość i niski koszt | ❌ Not suitable for high temperature (>120 stopni), silna korozja lub media o wysokiej-cząstce |
| ✅ Niezawodne uszczelnienie, zerowy wyciek i szeroki zakres zastosowań | ❌ High-pressure special type shall be selected for high-pressure working conditions (>1,6 MPa) |

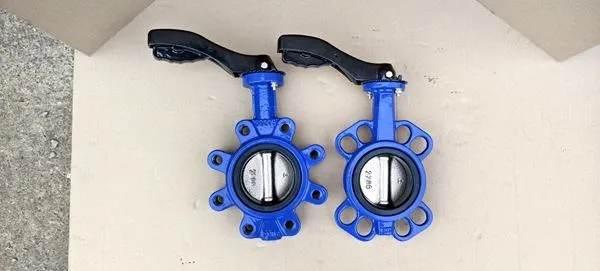

Prezentacja produktu
Kwalifikacje
