01. Opis produktów
Zawór zwrotny z żeliwa sferoidalnego jest rodzajem zaworu, który automatycznie otwiera się i zamyka pod wpływem samego medium. Jego podstawową funkcją jest zapobieganie cofaniu się medium i unikanie wypadków. Stosowane są głównie w systemach rurociągów w różnych gałęziach przemysłu, takich jak ropa naftowa, chemia, farmaceutyka, nawozy i wytwarzanie energii.
02. Informacje podstawowe
| Tworzywo | Odlana stal | Formularz połączenia | Kołnierz, spoina, zacisk |
|---|---|---|---|
| Struktura | Huśtać się | Ciśnienie | Niskie i wysokie ciśnienie |
| Funkcjonować | Podwójny płat Ddcy, cisza Nrvr, płat gumowy Sfcv, cisza Nrvr, cisza Nrvr | Formularz pieczętowania | Metal, uszczelka,-pierścień uszczelniający |
| Kierunek przepływu | Jednokierunkowy | Standard | JIS, Bsw, ANSI, GB, DIN |
| Aplikacja | Zastosowanie przemysłowe, zużycie wody w przemyśle, użytkowanie w gospodarstwie domowym | Czas dostawy | 15-25 dni |
| Powłoka | Dostosowane | Projekt | BS 1868 / ASME B16.34 |
| Rozmiar | DN15-DN1200 | Zakończ połączenie | Kołnierzowe RF, FF, RfJ, Bw |
| Twarzą w twarz | ASME B16.10 | Kołnierz końcowy | ASME B16.5 |
| Koniec Bw | ASME B16.25 | Test | API598 |
| Pochodzenie | Chiny | Czas gwarancji | 24 miesiące |
| OEM/ODM | Dostosowane | Rozmiar opakowania | Dostosowane |
| Pakiet Transportowy | Drewniana skrzynka | Specyfikacja | dostosowane |
03.Struktura i zasada działania
Jednokierunkowa kontrola przepływu:
Umożliwia przepływ płynu tylko w jednym kierunku, automatycznie zapobiegając przepływowi wstecznemu (nie jest wymagana żadna operacja zewnętrzna).
Typy podstawowe:
- Typ obrotu: konstrukcja z dyskiem na zawiasach, odpowiednia do zastosowań o wysokim-przepływie/niskiej-prędkości
- Typ podnośnika: Pionowo poruszająca się tarcza, wysoka skuteczność uszczelniania
- Typ podwójnego dysku: w kształcie-wafla, konstrukcja o niskim spadku ciśnienia
- Typ zaworu zwrotnego kulowego: Pływająca konstrukcja kulowa, doskonała tolerancja na zanieczyszczenia
04.Cechy produktu
Zawór zwrotny z żeliwa sferoidalnego, znany również jako zawór zwrotny lub zawór zwrotny, automatycznie otwiera się lub zamyka w zależności od przepływu medium i grawitacji. Jego zadaniem jest zapobieganie cofaniu się medium w rurociągu.
Zawór zwrotny z żeliwa sferoidalnego jest zaworem automatycznym stosowanym głównie w rurociągach wymagających jednokierunkowego przepływu mediów i musi być montowany poziomo.
Nadaje się do czystych mediów; niezalecany do mediów zawierających cząstki stałe lub o dużej lepkości.
Materiały na główny korpus, elementy wewnętrzne, uszczelnienie, uszczelki i elementy złączne można w rozsądny sposób łączyć zgodnie z wymaganiami użytkownika lub rzeczywistymi warunkami pracy.
05. Parametry produktu
| Rozmiar nominalny | Rozmiar nominalny (cale) | F | H (w przybliżeniu) |
|---|---|---|---|
| 25 | 1 | 127±2 | 115 |
| 40 | 1.1/2 | 165±2 | 130 |
| 50 | 2 | 203±2 | 145 |
| 65 | 2.1/2 | 216±2 | 155 |
| 80 | 3 | 241±2 | 175 |
| 100 | 4 | 292±2 | 200 |
| 125 | 5 | 330±2 | 210 |
| 150 | 6 | 356±2 | 240 |
| 200 | 8 | 495±3 | 275 |

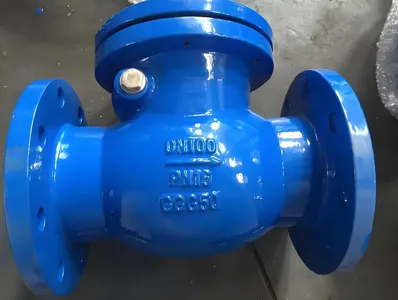

06. Prezentacja produktów
07.Zalecenia dotyczące produktów
