Przegląd produktu

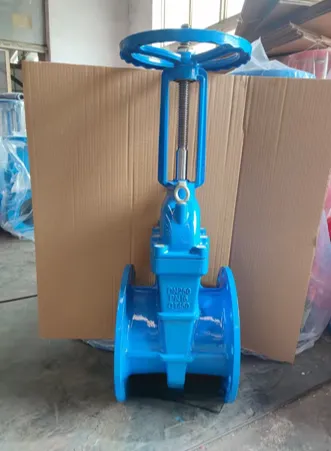

Zawór odcinający z odsłoniętym trzpieniem i miękkim gniazdem ma zewnętrzną konstrukcję śruby i jarzma. Trzpień unosi się i opada wraz z zasuwą, umożliwiając wizualną sygnalizację stanu otwarcia/zamknięcia zaworu. Często jest wyposażony w skrzynkę powierzchniową z żeliwa sferoidalnego, umożliwiającą obsługę trzpienia z poziomu gruntu.
Zasada działania
Zawór odcinający z odsłoniętym trzpieniem i miękkim gniazdem wykorzystuje zewnętrzną śrubę i jarzmo. Podczas obracania pokrętła lub drążka roboczego śruba napędza trzpień, aby poruszać się w pionie. Trzpień jest połączony z pokrytą gumą zasuwą klinową, dzięki czemu zasuwa podnosi się i opada synchronicznie z trzpieniem.
Kiedy zasuwa podnosi się z gniazda zaworu, otwiera się kanał rurociągu i medium przepływa przez pełny otwór. Kiedy zasuwa opada i dociska do gniazda, warstwa gumy EPDM na klinie tworzy szczelne uszczelnienie, odcinając przepływ płynu.
Ponieważ trzpień porusza się w górę i w dół w sposób widoczny, operator może bezpośrednio ocenić, czy zawór jest otwarty, czy zamknięty, sprawdzając położenie trzpienia. W przypadku rurociągów podziemnych współpracuje ze skrzynką powierzchniową z żeliwa sferoidalnego, aby wykonać tę operację nad ziemią.
parametr
| Przedmiot | Specyfikacja |
|---|---|
| Nazwa produktu | Zawór odcinający z odsłoniętym trzpieniem i miękkim gniazdem |
| Typ | Zewnętrzna śruba i jarzmo, wznoszący się trzpień |
| Średnica nominalna | DN50 ~ DN600 |
| Klasa ciśnienia | PN10, PN16 |
| Materiał korpusu | Żeliwo sferoidalne QT450-10 / QT500-7 |
| Materiał klina | Żeliwo sferoidalne + wulkanizowana powłoka z gumy EPDM |
| Materiał łodygi | Stal nierdzewna 2CR13/420 |
| Powłoka | Powłoka proszkowa epoksydowa (FBE) |
| Typ połączenia | Kołnierzowe, zgodne z EN1092-2 |
| Standard | EN1074, BS5163 |
| Średni | Woda czysta, woda surowa, ścieki |
| Temperatura pracy | 0 stopni ~ 80 stopni |
| Wydajność uszczelnienia | Dwukierunkowe, szczelne odcięcie |
| Pasujące akcesorium | Skrzynka powierzchniowa z żeliwa sferoidalnego do montażu w ziemi |
Cechy konstrukcyjne
Widoczny projekt otwarcia
Wszystkie gwinty na trzpieniu zaworu znajdują się na zewnątrz wnęki korpusu zaworu. Nie dotykają przepływających mediów i zapobiegają uszkodzeniom korozyjnym, przedłużając żywotność całego zaworu. Użytkownicy mogą odczytać położenie zaworu bezpośrednio z odsłoniętego pręta.
Technologia elastycznego uszczelniania
Cała płyta bramy owinięta jest kompletną wykładziną gumową (opcjonalnie NBR lub EPDM). Odkształcenie gumy doskonale kompensuje nierówne powierzchnie uszczelniające, zapewniając stabilne, szczelne uszczelnienie i rozwiązując typowe problemy z wyciekami starych sztywnych zasuw.
Konstrukcja siedziska z płaskim dnem
Dolne gniazdo uszczelniające ma gładką konstrukcję bez rowków, pasującą do średnicy otworu rury wewnętrznej. Zapobiega osadzaniu się osadów i zanieczyszczeń na dnie, dzięki czemu zawór ten doskonale nadaje się do rurociągów transportujących ścieki.
Korpus z żeliwa sferoidalnego pokryty epoksydową powłoką proszkową zapewnia wyjątkową odporność na korozję w zakopanych wodach. Wyprodukowany zgodnie ze standardami EN1074 / BS5163, zapewnia stabilną pracę i długą żywotność. Połączenie kołnierzowe zgodne z EN1092-2 umożliwia łatwą instalację i konserwację.
Zastosowanie produktu
Miejskie zaopatrzenie w wodę i odprowadzanie ścieków
Stacje uzdatniania wody, stacje uzdatniania ścieków miejskich
Budowa systemów przeciwpożarowych
Rurociągi przeciwpożarowe wewnętrzne i zewnętrzne (kompatybilne z urządzeniami ze sprzężeniem zwrotnym)
Dostawa płynów przemysłowych
Rurociągi do transportu płynów dla warsztatów naftowych, chemicznych i przetwórstwa spożywczego
Specjalne warunki pracy
Zakopane podziemne rurociągi, długotrwałe wilgotne środowiska i inne trudne tereny budowy
