Opis produktów
Zasuwa nożowa (znana również jako zasuwa nożowa, zasuwa nożowa lub zasuwa nożowa) to wyspecjalizowana zasuwa zaprojektowana specjalnie dla mediów zawierających cząstki stałe i materiały włókniste. Jego podstawową cechą jest płyta bramowa z ostrą krawędzią tnącą, która może przeciąć włókna, zawiesiny lub grudkowate zanieczyszczenia w mediach podczas procesu otwierania i zamykania, skutecznie zapobiegając blokowaniu rurociągu. W porównaniu ze standardowymi zasuwami, liniowa konstrukcja uszczelnienia pomiędzy zasuwą a gniazdem pozwala mu wytrzymać trudne warunki panujące w mediach o wysokiej-lepkości i dużej zawartości części stałych. Jest szeroko stosowany w systemach transportu gnojowicy, szlamu i pulpy w różnych gałęziach przemysłu, takich jak górnictwo, wytwarzanie energii, oczyszczanie ścieków komunalnych, papiernictwo i metalurgia.
Cechy produktu
Kompaktowa i zajmująca-przestrzeń konstrukcja:
Dzięki połączeniu typu waflowego- i wyjątkowo-krótkiemu korpusowi zawór ten oszczędza materiały i znacznie zmniejsza całkowitą masę systemu rurociągów. Zajmuje minimalną przestrzeń, skutecznie wspiera integralność strukturalną rurociągu i minimalizuje prawdopodobieństwo wibracji rury.
Doskonałe właściwości uszczelniające:
Zasuwa nożowa ma ruchome gniazdo uszczelniające i wykorzystuje-wstępne naprężenie pierścienia uszczelniającego-, aby zapewnić, że gniazdo uszczelniające pozostaje w ścisłym kontakcie z tarczą zaworu, co znacznie zmniejsza wycieki. Zawiera także funkcję automatycznej kompensacji zużycia pary uszczelniającej podczas długotrwałego-użytkowania, wydłużając w ten sposób żywotność.
Niezakłócona ścieżka przepływu przy niskim oporze:
Zawór charakteryzuje się zintegrowaną konstrukcją, która minimalizuje opór płynu i zapewnia elastyczną i wygodną obsługę. Stałe pazury prowadzące i konstrukcja bez rowków- zapobiegają gromadzeniu się i zakleszczaniu multimediów.
Projekt konstrukcyjny
Zasuwa zasuwy nożowej ma-jednoczęściową,-jednoczęściową konstrukcję w kształcie ostrza, wykonaną z żeliwa sferoidalnego; siedzisko wykonane jest z elastycznej gumy, co zapewnia niezawodne uszczelnienie pomimo pionowego nacisku wywieranego przez bramę. Korpus zaworu ma prostą-konstrukcję przepływu, bez martwych stref, w których może gromadzić się medium, co skutkuje niskim współczynnikiem oporu przepływu, co czyni go szczególnie odpowiednim do tłoczenia lepkich mediów.
Na podstawie ich budowy zasuwy nożowe można podzielić na-wznoszące się trzpienie,-niewznoszące się-trzpienie i jedno-jednoczęściowe uszczelnienie dwukierunkowe. Metody połączeń obejmują konfiguracje-waflowe, kołnierzowe i spawane. Wśród nich ultracienka konstrukcja waflowa oferuje zalety kompaktowych rozmiarów, lekkości i minimalnych wymagań dotyczących przestrzeni instalacyjnej, dzięki czemu szczególnie nadaje się do rurociągów w ograniczonych przestrzeniach. Podstawowe metody napędu to ręczne i pneumatyczne; modele o dużej-średnicy można wyposażyć w siłowniki elektryczne.
Jak to działa
Pozycjonowanie bramy:W pozycji zamkniętej zasuwa zaworu znajduje się w dolnej części korpusu zaworu, blokując przepływ płynu w rurociągu. Brama jest utrzymywana na miejscu za pomocą szyn prowadzących lub płyt prowadzących i jest zwykle obsługiwana za pomocą koła ręcznego, dźwigni, siłownika pneumatycznego lub siłownika hydraulicznego.
Otwarcie zaworu:Operator obraca pokrętło, pociąga dźwignię lub aktywuje siłownik w celu podniesienia zasuwy z kanału płynu, otwierając w ten sposób zawór. Po podniesieniu zasuwy ciecz może swobodnie przepływać przez zawór.
Kontrola przepływu:Ostra krawędź zasuwy nożowej może przeciąć cząstki stałe lub przeszkody w płynie, umożliwiając płynny przepływ płynu i zapobiegając zatorom. Dlatego zasuwy nożowe są szczególnie odpowiednie do transportu zawiesin ściernych lub lepkich płynów.
Zamknięcie zaworu:Operator wykonuje czynność odwrotną, opuszczając zasuwę z powrotem do kanału płynu, zamykając w ten sposób zawór. Gdy zasuwa opada, skutecznie blokuje przepływ płynu, zapewniając szczelne uszczelnienie.
Opieczętowanie:Niektóre zasuwy nożowe posiadają elastyczne gniazdo lub uszczelnienie wokół zasuwy, które tworzy uszczelnienie, gdy zawór jest zamknięty, minimalizując wycieki.
Przepływ dwukierunkowy:W zależności od konstrukcji wiele zasuw nożowych umożliwia przepływ dwukierunkowy, zapewniając elastyczność w instalacji i obsłudze.

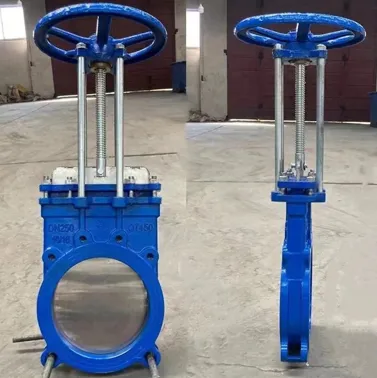

Prezentacja produktu
Kwalifikacje
