Parametry produktu
Zawór ten został zaprojektowany i wyprodukowany zgodnie z normą DIN
Ciśnienie robocze: 16 kg/cm²
Ciśnienie próbne powłoki: 24 kg/cm²
Ciśnienie testowe siedziska: 18 kg/cm²
Media: woda, neutralna, olej
Temperatura pracy: 0,6-52 stopni
Powłoka zewnętrzna i wewnętrzna: 100%-klejona żywica epoksydowa
Kołnierz owiercony zgodnie z BS4504 Tabela 10/11,16/11
EN1092PN10,PN16
Materiały i standardy
|
NIE |
Część |
Tworzywo |
Standardowy - licencjat |
Standardowy - DIN |
Standardowy - EN |
|
1 |
Śruba |
Cynkowana- |
BS4190 |
DIN1693 GGG50 |
EN1563 GJS500 |
|
2 |
Okładka |
Żeliwo sferoidalne |
licencjat2789 500-7 |
- |
- |
|
3 |
Korek spustowy |
Żelazo ciągliwe |
- |
- |
- |
|
4 |
Ekran |
Stal nierdzewna |
BS970 304S15 |
- |
EN681.1 |
|
5 |
Uszczelka |
EPDM |
BS2494 |
DIN1693 GGG50 |
EN1563 GJS500 |
|
6 |
Ciało |
Żeliwo sferoidalne |
licencjat2789 500-7 |
- |
- |
Wymiary produktu
|
DN |
L |
H |
D |
K |
D1 |
n-d |
b |
f |
WAGA (kg) |
|
50 |
225 |
152 |
165 |
125 |
98 |
4-19 |
19 |
3 |
9 |
|
65 |
273 |
203 |
185 |
145 |
118 |
4-19 |
19 |
3 |
14 |
|
80 |
292 |
222 |
200 |
160 |
132 |
8-19 |
19 |
3 |
16 |
|
100 |
352 |
241 |
220 |
180 |
156 |
8-19 |
19 |
3 |
23 |
|
125 |
416 |
292 |
250 |
210 |
184 |
8-19 |
19 |
3 |
38 |
|
150 |
470 |
320 |
285 |
240 |
211 |
8-23 |
19 |
3 |
45 |
|
200 |
543 |
416 |
340 |
295 |
266 |
12-23 |
20 |
3 |
70 |
|
250 |
660 |
483 |
405 |
355 |
319 |
12-28 |
22 |
3 |
105 |
|
300 |
762 |
558 |
460 |
410 |
370 |
12-28 |
24.5 |
4 |
180 |
|
350 |
949 |
795 |
520 |
470 |
429 |
16-28 |
26.5 |
4 |
365 |
Zasada działania
Kiedy do filtra dostanie się płyn zawierający cząstki stałe, zanieczyszczenia zostaną wyłapane przez sito filtra, natomiast czysty płyn wypłynie przez sito.
Filtr posiada wyjmowany element filtrujący, który można łatwo wyjąć w celu czyszczenia lub okresowej wymiany, co ułatwia konserwację.
Kluczowe funkcje
Doskonały materiał: wykonany z żeliwa sferoidalnego, w którym węgiel występuje w postaci kulistej, co zapewnia mu doskonałą ciągliwość, odporność na uderzenia i ogólną wydajność zbliżoną do stali.
Projekt konstrukcyjny: konstrukcja typu Y- zapewniająca wysoką skuteczność filtracji i niskie straty ciśnienia.
Metoda połączenia: Zwykle wykorzystuje się połączenia kołnierzowe w celu zapewnienia bezpiecznego montażu i doskonałego uszczelnienia.
Media filtrujące: Odpowiednie do różnych mediów, w tym wody, oleju, gazu i pary, skutecznie filtrujące zanieczyszczenia z cieczy.
Szerokie zastosowania: zastosowanie w miejskich wodociągach, przemysłowej wodzie obiegowej, przemyśle petrochemicznym i energetyce.
Scenariusze zastosowań
Chroń pompy, zawory, instrumenty i inny sprzęt przed zatykaniem i zużyciem spowodowanym zanieczyszczeniami.
Stosowany w wodzie wodociągowej, kotłowej i oczyszczalniach ścieków.
Kwalifikacje
Jak z nami współpracować?
Siedziba firmy Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd. znajduje się w prowincji Shanxi w Chinach. Nasza podstawowa działalność obejmuje łączniki rurowe z żeliwa sferoidalnego, systemy rurociągów, różne zawory i produkty z serii pokryw włazów. Aby uzyskać szczegółowe informacje o produkcie lub omówić możliwości współpracy, prosimy o kontakt z nami w każdej chwili:

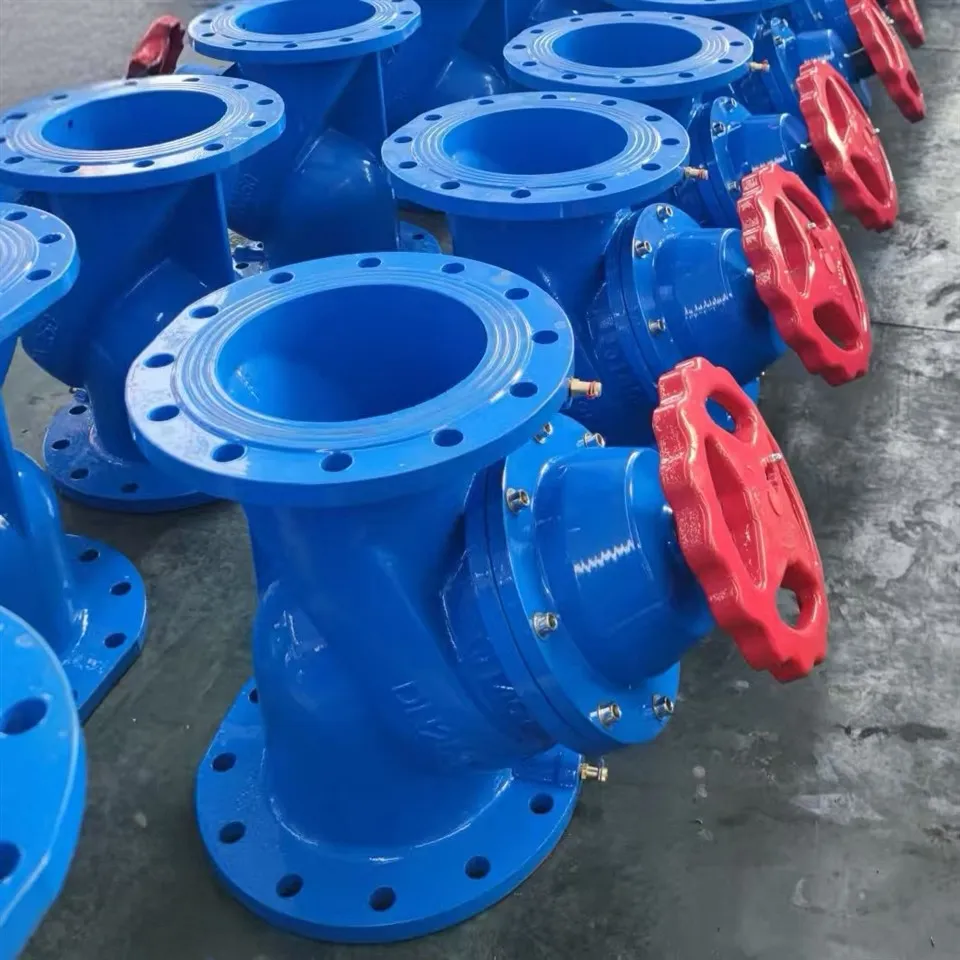

Popularne Tagi: Filtr siatkowy z żeliwa sferoidalnego dn80, Chiny Producenci i dostawcy sitka z żeliwa sferoidalnego dn80
