Przegląd produktu

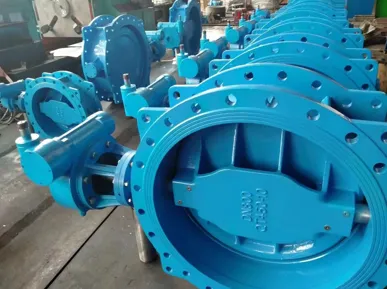

Mimośrodowy zawór motylkowy z podwójnym kołnierzem (ogólnie odnoszący się do konstrukcji z podwójnym przesunięciem) to zawór przemysłowy obracający się o ćwierć obrotu. Obydwa końce korpusu zaworu są wyposażone w kołnierze umożliwiające trwałe połączenie śrubowe z kołnierzami rurociągu. Przyjmuje unikalną geometrię z podwójnym przesunięciem: trzpień jest przesunięty zarówno od linii środkowej dysku, jak i płaszczyzny uszczelnienia korpusu.
Gdy tylko zawór się otworzy, dysk natychmiast oddziela się od gniazda, całkowicie eliminując ciągłe tarcie między tarczą a gniazdem podczas pracy. Zmniejsza to moment obrotowy i znacznie wydłuża żywotność elementów uszczelniających. Zawór może być używany do odcinania-średnia i regulacji przepływu. Obsługuje dwa typy uszczelnień: gniazdo miękkie (EPDM, NBR itp.) i gniazdo metal-na-metalu, zapewniające-bąbelkowoszczelne odcięcie i dostosowane do różnych warunków pracy.
Specyfikacje techniczne
| Przedmiot | Specyfikacja |
|---|---|
| Rozmiar | DN50 ~ DN2200 (2" ~ 88") |
| Ocena ciśnienia | PN10, PN16, PN25, klasa 150 |
| Materiał korpusu | Żeliwo sferoidalne (GGG50 / QT450-10), WCB, SS304, SS316 |
| Materiał dysku | Żeliwo sferoidalne, WCB, stal nierdzewna |
| Materiał siedziska | EPDM, NBR, PTFE, gniazdo metalowe |
| Zakres temperatur | -20 stopni ~ +180 stopni (miękkie siedzisko); Do 450 stopni (metalowe gniazdo) |
| Standardowa-twarzą w twarz-twarzą w twarz | EN558, ISO5752 |
| Standard projektowania i testowania | API 609, EN 593, ISO 10631, GB/T12238 |
| Górny kołnierz montażowy | ISO5211 |
| Działanie | Ręczna przekładnia ślimakowa, siłownik elektryczny, siłownik pneumatyczny |
| Funkcjonować | Wł./wył., regulacja przepływu |
| Typ połączenia | Podwójny kołnierz |
Główny wymiar zewnętrzny i przyłączeniowy
| DN | L | 1,0 MPa | 1,6 MPa | ||||||
| D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | ||
|---|---|---|---|---|---|---|---|---|---|
| 200 | 132 | 340 | 295 | 268 | 8-φ24 | 340 | 295 | 268 | 12-φ24 |
| 250 | 165 | 395 | 350 | 319 | 12-φ23 | 405 | 355 | 319 | 12-φ26 |
| 300 | 178 | 445 | 400 | 370 | 12-φ23 | 460 | 410 | 370 | 12-φ26 |
| 350 | 190 | 505 | 460 | 429 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
| 400 | 216 | 565 | 515 | 480 | 16-φ27 | 580 | 525 | 480 | 16-φ30 |
| 450 | 229 | 615 | 565 | 530 | 20-φ27 | 640 | 585 | 549 | 20-φ30 |
| 500 | 222 | 670 | 620 | 582 | 20-φ27 | 715 | 665 | 608 | 20-φ33 |
| 600 | 267 | 780 | 725 | 684 | 24-φ30 | 840 | 770 | 724 | 20-φ36 |
| 700 | 292 | 895 | 840 | 792 | 24-φ30 | 910 | 840 | 790 | 24-φ36 |
| 800 | 338 | 1015 | 950 | 901 | 24-φ33 | 1025 | 950 | 901 | 24-φ39 |
| 900 | 310 | 1115 | 1050 | 1001 | 28-φ33 | 1125 | 1050 | 1001 | 28-φ39 |
| 1000 | 410 | 1235 | 1160 | 1128 | 28-φ36 | 1255 | 1170 | 1122 | 28-φ42 |
| 1200 | 470 | 1480 | 1400 | 1326 | 32-φ39 | 1485 | 1390 | 1314 | 32-φ48 |
| 1400 | 530 | 1680 | 1600 | 1520 | 36-φ42 | 1690 | 1600 | 1520 | 36-φ48 |
| 1600 | 610 | 1905 | 1820 | 1730 | 44-φ42 | 1920 | 1820 | 1730 | 44-φ55 |
| 1800 | 670 | 2115 | 2020 | 1930 | 44-φ48 | 2130 | 2020 | 1930 | 44-φ60 |
| 2000 | 760 | 2325 | 2230 | 2150 | 48-φ48 | 2345 | 2230 | 2150 | 48-φ60 |
Przewaga konkurencyjna
Przyjmuje strukturę z podwójnym przesunięciem. Tarcza oddziela się od gniazda natychmiast po otwarciu, co pozwala uniknąć tarcia i zadrapań pomiędzy tarczą a gniazdem, zmniejszając moment obrotowy i wydłużając żywotność uszczelnienia.
Opływowa konstrukcja dysku zapewnia niski opór przepływu i stabilną regulację przepływu. Gniazdo można wymienić bez demontażu całego zaworu, co zmniejsza koszty konserwacji.
Dwukierunkowe szczelne odcięcie. Miękkie gniazdo zapewnia-szczelne uszczelnienie; metalowe gniazdo jest odpowiednie dla mediów o wysokiej temperaturze i ściernych.
Aplikacje produktów
Miejskie Zaopatrzenie w Wodę
Budynek HVAC
Wtórne zaopatrzenie w wodę
System wody lodowej
Sieć zaopatrzenia w wodę o temperaturze otoczenia
Instalacja produktów
Przed montażem sprawdzić zawór i kołnierze. Potwierdzić brak uszkodzeń korpusu zaworu, dysku i części uszczelniających oraz sprawdzić dopasowanie rozmiaru i klasy ciśnienia.
Oczyść wnętrze rurociągu, aby usunąć żużel spawalniczy, rdzę i zanieczyszczenia, zapobiegając zarysowaniom gniazda i tarczy podczas pracy.
Umieścić zawór pomiędzy dwoma kołnierzami rurociągu. Wyrównaj otwory na śruby i równomiernie włóż śruby. Na tym etapie nie dokręcaj śrub całkowicie.
Podczas montażu dysk powinien być lekko otwarty, aby uniknąć zgniecenia i uszkodzenia pierścienia uszczelniającego. Nie instaluj zaworu z całkowicie zamkniętą tarczą.
Dokręcić śruby kołnierza po przekątnej w kilku przejściach, aby zapewnić równomierne dociśnięcie uszczelki.
Po instalacji wykonaj operację ręczną, aby sprawdzić, czy dysk otwiera się i zamyka płynnie, bez zacięć.
W razie potrzeby przeprowadzić próbę ciśnieniową, aby potwierdzić brak wycieków na połączeniach kołnierzowych i położeniu uszczelnienia.
o nas
Dzięki niezawodnej jakości produktów i sprawdzonym możliwościom dostaw eksportowych nasza fabryka na przestrzeni lat wysyłała towary do wielu krajów i regionów, w tym do Wielkiej Brytanii, Brazylii, Meksyku i Hiszpanii.
Produkty dostarczane do gotowych projektów działają stabilnie, bez masowych awarii jakościowych i sporów akceptacyjnych. Dzięki solidnej niezawodności i konkurencyjnej wydajności kosztowej stale otrzymujemy powtarzające się zamówienia od klientów w kraju i za granicą i pozostajemy preferowanym dostawcą dla hurtowni zagranicznych.
