Opis produktu

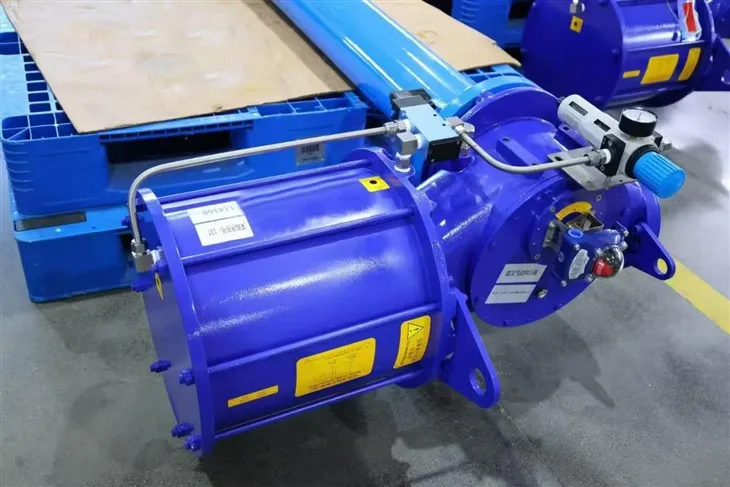

Co to jest pneumatyczny zawór motylkowy z żeliwa sferoidalnego?
Pneumatyczne przepustnice z żeliwa sferoidalnego to pneumatyczne przepustnice z korpusami z żeliwa sferoidalnego, należące do podkategorii pneumatycznych przepustnic. Łączą w sobie zalety zautomatyzowanego sterowania występujące w pneumatycznych przepustnicach z wysoką wytrzymałością i odpornością na uderzenia żeliwa sferoidalnego, co czyni je wysoce opłacalnymi-zaworami włączającymi/wyłączającymi/regulującymi do rurociągów cieczy przemysłowych. Mają szerokie zastosowanie w popularnych mediach, takich jak woda, ścieki, powietrze i ropa naftowa.
Skład strukturalny
Przewaga konkurencyjna
Korpus zaworu
Wykonane z żeliwa sferoidalnego, zapewniające wysoką wytrzymałość, dobrą wytrzymałość i dużą odporność na korozję. Może wytrzymać wysokie ciśnienie i dostosować się do różnych środowisk pracy, zapewniając stabilne podparcie i przestrzeń uszczelniającą dla całego zaworu.
01
Talerz Motyl
Zwykle wykonany z żeliwa sferoidalnego lub innych odpowiednich materiałów, ma kształt-krążka i jest instalowany wzdłuż średnicy rury. Obraca się wokół osi trzpienia zaworu, sterując otwieraniem i zamykaniem zaworu.
02
Trzpień zaworu
Zwykle wykonany ze stali węglowej lub stali nierdzewnej, łączy płytkę motylkową z siłownikiem pneumatycznym, przenosząc moment obrotowy i zapewniając dokładny obrót płytki motylkowej.
03
Uszczelki
Materiałem uszczelniającym gniazda zaworu jest często guma, taka jak EPDM lub NBR. Wykorzystując elastyczność gumy, zapewnia dobre uszczelnienie, zapewniając dwukierunkowe uszczelnienie i zapobiegając wyciekom mediów.
04
Siłownik pneumatyczny
Mechanicznie połączony z korpusem przepustnicy, odbiera sygnały ciśnienia powietrza w celu napędzania obrotu płytki motylkowej. Umożliwia zdalne sterowanie i zautomatyzowaną obsługę i jest dostępny w wersji dwustronnego-i jednostronnego-działania (sprężyna powrotna).
05
Kluczowe funkcje
Wyjątkowe zalety materiału z żeliwa sferoidalnego
Wysoka wytrzymałość i odporność na uderzenia
Może wytrzymać wpływ płynów rurociągowych i wibracje pochodzące z zewnętrznego środowiska instalacji. Nie ulega łatwo odkształceniu ani pęknięciu, dzięki czemu nadaje się do złożonych zastosowań, takich jak zaopatrzenie w wodę i odprowadzanie wody miejskiej oraz oczyszczanie ścieków.
Wysoka efektywność kosztowa
Wydajność jest zbliżona do korpusów zaworów ze staliwa, a koszt jest znacznie niższy niż w przypadku korpusów zaworów ze staliwa i stali nierdzewnej. Nadaje się szczególnie do zaworów-o dużych średnicach powyżej DN300, znacznie zmniejszając koszty zakupu projektu.
Dobra odporność na korozję
Po pokryciu/gumowym wyłożeniu korpus zaworu jest odporny na korozję powodowaną przez wodę, ścieki, słabe kwasy i zasady itp., eliminując potrzebę częstych wymian.
Dobra wydajność odlewania
Można z niego odlewać korpusy zaworów o-dużej średnicy i o złożonej-strukturze, aby sprostać wymaganiom różnych metod łączenia (płytka, kołnierz).
Ogólne zalety pneumatycznego zaworu motylkowego
Szybkie otwieranie i zamykanie
Przełączanie można wykonać poprzez obrót o 90 stopni, co zapewnia krótki czas reakcji, odpowiedni dla rurociągów wymagających szybkiego włączania/wyłączania.
Niski opór przepływu
Po otwarciu dysk jest ustawiony równolegle do kierunku przepływu medium, co zapewnia niskie straty ciśnienia i dobrą oszczędność energii.
Wygodna instalacja i konserwacja
Mały rozmiar i niewielka waga, wymagające minimalnej przestrzeni instalacyjnej; demontaż nie wymaga całkowitego demontażu, konieczna jest jedynie wymiana uszczelek lub siłowników.
Specyfikacje techniczne
- Typ ogólny, model D641X/D671X - 10Q/16Q
| Kategoria parametrów | Określone parametry | Uwagi |
| Średnica nominalna (DN) | DN50-DN1200 | Uwzględniono główne specyfikacje, można dostosować większe średnice |
| Ciśnienie nominalne (PN) | 0,6/1,0/1,6/2,5 MPa | Nadaje się do konwencjonalnych przemysłowych warunków ciśnieniowych |
| Materiał korpusu zaworu | Żeliwo sferoidalne (QT450-10) | Wysoka wytrzymałość, dobra wytrzymałość, odporność na uderzenia i korozję |
| Materiał płyty motylkowej | Żeliwo sferoidalne / stal nierdzewna 304/316 | Dobierany w zależności od korozyjności medium |
| Materiał uszczelniający | EPDM/NBR/PTFE | EPDM odpowiedni do wody/pary, NBR odpowiedni do olejów, PTFE odpowiedni do kwasów i zasad |
| Metoda połączenia | Typ płytki, typ kołnierza | Typ waflowy do montażu kompaktowego, typ kołnierzowy do wysokiego ciśnienia |
| Siłownik pneumatyczny | Podwójne-działanie / pojedyncze-działanie (powrót wiosenny) | Podwójnego-działania wymaga powietrza do otwierania i zamykania, jednostronnego-działania resetuje się automatycznie w przypadku awarii |
| Ciśnienie źródła powietrza | Podwójnego-działania: 0,4–0,6 MPa; Pojedyncze-działanie: 0,5–0,7 MPa | Wymaga trzy-jednostkowego-filtra stabilizującego ciśnienie. |
| Obowiązująca temperatura | EPDM: -20 stopni -120 stopni; PTFE: -40 stopni -180 stopni | w zależności od materiału uszczelniającego |
| Metoda kontroli | Wł./Wył. (dwie-pozycje) / Regulacja (pozycjoner 4-20 mA) | Typ regulowany służy do proporcjonalnej regulacji przepływu. |
| Czas otwarcia/zamknięcia | Mniejsze lub równe 3-5s (DN mniejsze lub równe 300) | W przypadku większych średnic czas może być nieco dłuższy. |
| Klasa wycieku | Uszczelnienie miękkie zgodne z ANSI B16.104 klasa VI | Dwustronne uszczelnienie-o zerowym-wycieku. |
Wspólne klasyfikacje
Według typu uszczelnienia
Pneumatyczny zawór motylkowy z żeliwa sferoidalnego-z uszczelką miękką
Elementem uszczelniającym jest guma lub PTFE, zapewniający doskonałe właściwości uszczelniające (do zera wycieków), odporność na temperaturę mniejszą lub równą 120 stopni, odporność na ciśnienie mniejszą lub równą PN16, odpowiednią dla czystych mediów, takich jak czysta woda, ścieki i powietrze.
Pneumatyczny zawór motylkowy z żeliwa sferoidalnego-z twardą uszczelką
Powierzchnia uszczelniająca jest stopem metalu o odporności temperaturowej do 400 stopni i odporności na ciśnienie do PN40, odpowiednim do-pary o wysokiej temperaturze i mediów zawierających niewielką ilość cząstek, ale dokładność uszczelnienia jest nieco niższa niż w przypadku uszczelki miękkiej.
Według metody połączenia
Pneumatyczny zawór motylkowy z żeliwa sferoidalnego w płaszczu
Zawór jest umieszczony pomiędzy dwoma kołnierzami rurociągu, co zapewnia prostą instalację i niski koszt, co czyni go najczęściej używanym typem, odpowiednim dla średnic DN50 ~ DN2000.
Pneumatyczny zawór motylkowy z żeliwa sferoidalnego z kołnierzem
Korpus zaworu ma własny kołnierz, przykręcony do kołnierza rurociągu, co zapewnia lepsze uszczelnienie, odpowiednie do zastosowań wymagających wysokiego-ciśnienia i-dużych średnic (DN1000 i więcej).
Typowe scenariusze zastosowań
Inżynieria Miejska
Główne zawory w tym scenariuszu są stosowane w wodociągach miejskich, rurociągach wlotowych i wylotowych oczyszczalni ścieków oraz rurociągach odprowadzających wodę deszczową.
HVAC
Rurociągi wody chłodzącej i ciepłej wody w instalacjach centralnej klimatyzacji budynków służą do regulacji przepływu i włączania/wyłączania systemu.
Przemysłowa woda obiegowa
Rurociągi wody obiegowej i wody chłodzącej w branżach takich jak stal, chemia i papiernictwo są zaprojektowane tak, aby wytrzymać uderzenia płynów i drobne zanieczyszczenia.
Nawadnianie Rolne
Sterowanie głównym rurociągiem w przypadku dużych-systemów nawadniania pól uprawnych jest dostosowane do wilgotnych i{1}}podatnych na wibracje środowisk zewnętrznych.
