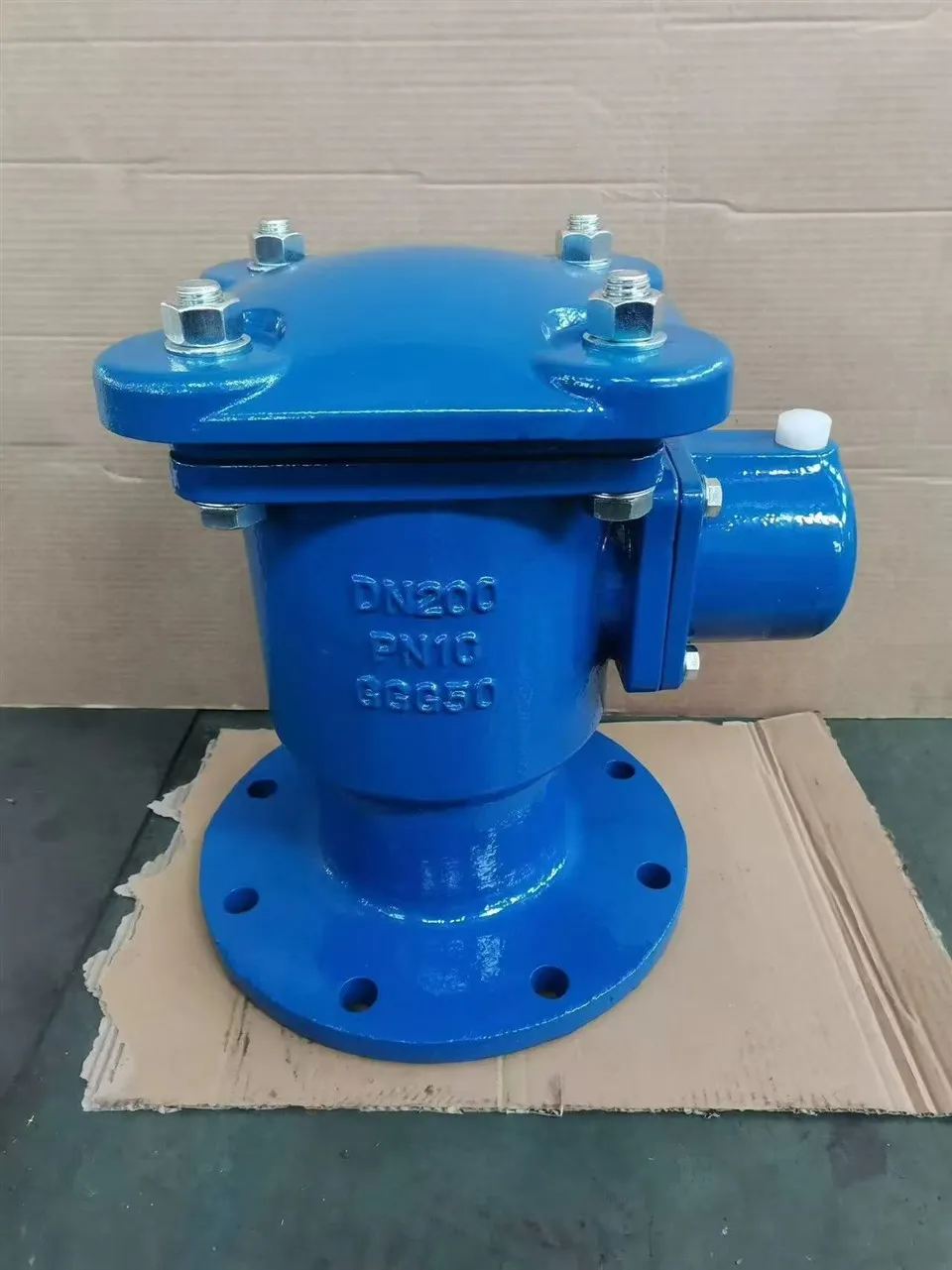

Zawór powietrza z podwójną kryzą jest wiodącym rozwiązaniem w dziedzinie technologii kontroli powietrza. Zaprojektowany, aby zapobiegać tworzeniu się podciśnienia w rurociągach, zawór ten pomaga utrzymać stabilne natężenie przepływu i zapewnia wydajną pracę systemu.
01. Opis produktów
Zawór powietrza z podwójną kryzą zaprojektowano tak, aby zapobiegał tworzeniu się podciśnienia w rurociągach. Zawór ten pomaga utrzymać stabilny przepływ i umożliwia wydajną pracę systemu.
Zawór powietrza z podwójną kryzą ma dwa niezależne porty-jeden do wlotu powietrza i jeden do wylotu. Taka konstrukcja umożliwia optymalną kontrolę ciśnienia, zapewniając niezawodną pracę nawet w najbardziej wymagających zastosowaniach.
02.Cechy produktu
Sprytna konstrukcja pływaka zapobiega wypływowi powietrza z układu i przedwczesnemu zamknięciu zaworu
Duża wydajność przepływu powietrza
Wszystkie części żelazne mające kontakt z wodą są pokryte żywicą epoksydową dopuszczoną do stosowania w wodzie pitnej
Sprężyste uszczelki wykonane są z gumy EPDM, a siedzisko z ABS, wszystkie dopuszczone do wody pitnej
Wszystkie pozostałe części wewnętrzne są wykonane ze stali nierdzewnej AISI 316 lub ABS o wysokiej odporności na korozję
Żadne ruchome części nie dotykają wewnętrznej powłoki
03.materiał głównych części
| NIE | Część | Tworzywo | Standard | |||
| Nas | licencjat | Z | W | |||
| 1 | Ciało | Żeliwo sferoidalne | - | licencjat2789 500-7 | DIN1693 GG50 | EN1563 GJS500 |
| 2 | Przewodnik pływakowy | ABS | - | - | - | - |
| 3 | Platforma | ABS | - | - | - | - |
| 4 | Korek spustowy | Stal nierdzewna | - | BS970 304S 15 | - | - |
| 5 | Wsparcie | ABS | - | - | - | - |
| 6 | Pierścień siedzenia | EPDM | - | BS2494 | - | EN681.1 |
| 7 | Wsparcie siedzenia | ABS | - | - | - | - |
| 8 | Okładka | Żeliwo sferoidalne | - | licencjat2789 500-7 | DIN1693 GG50 | EN1563 GJS500 |
| 9 | Pralka | Stal ocynkowana- | - | BS4190 | - | - |
| 10 | Nakrętka | Stal ocynkowana- | - | BS4190 | - | - |
| 11 | Kaptur | Żeliwo sferoidalne | - | licencjat2789 500-7 | DIN1693 GG50 | EN1563 GJS500 |
| 12 | Pralka | Stal ocynkowana- | - | BS4190 | - | - |
| 13 | Nakrętka | Stal ocynkowana- | - | BS4190 | - | - |
| 14 | Śruba | Stal ocynkowana- | - | BS4190 | - | - |
| 15 | Pierścień uszczelniający | EPDM | - | BS2494 | - | EN681.1 |
| 16 | Korpus boczny | Żeliwo sferoidalne | - | licencjat2789 500-7 | DIN1693 GG50 | EN1563 GJS500 |
| 17 | Czapka | Nylon | - | - | - | - |
| 18 | Uszczelka | EPDM | - | BS2494 | - | EN681.1 |
| 19 | Nawias | Nylon | - | - | - | - |
| 20 | Śruba | Stal nierdzewna | - | BS970 304S 15 | - | - |
| 21 | Siedziba | - | - | BS2494 | - | EN681.1 |
| 22 | Sworzeń zawiasu | Stal nierdzewna | - | BS970 304S 15 | - | - |
| 23 | Pływak boczny | ABS | - | - | - | - |
| 24 | Stadnina | Stal ocynkowana- | - | BS4190 | - | - |
04. Wymiary produktu
| D | H | wymiary kołnierzy są zgodne z normą DIN2501 | ||||||||||
| D | D | C | C | g | g | f | t | t | n-d | n-d | ||
| 1 | 1.6 | 1 | 1.6 | 1 | 1.6 | 1 | 1.6 | 1 | 1.6 | |||
| 50 | 400 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
| 65 | 400 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
| 80 | 448 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
| 100 | 448 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
| 150 | 650 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
| 200 | 710 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
| 250 | 930 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
| 300 | 930 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24.5 | 24.5 | 12-23 | 12-28 |
05.Efekty produktu
Zawór powietrza z podwójną kryzą posiada dwa otwory wylotowe, jeden duży i jeden mały, przy czym duży otwór ma średnicę zasadniczo identyczną ze standardowym rozmiarem rury.
Oferując maksymalną wydajność i lekką konstrukcję, zawór powietrzny z podwójną kryzą dostosowuje się do wszystkich zastosowań i parametrów instalacji, niezależnie od materiału rury. Zawiera minimalną liczbę ruchomych części, co zapewnia niezawodną trwałość zaworu.
Nadaje się do uwalniania/wpuszczania dużych ilości powietrza podczas operacji napełniania/opróżniania i odprowadzania uwięzionego powietrza pod ciśnieniem roboczym.
06.Zastosowania produktów
System hydrauliczny
Montowany w najwyższym punkcie rurociągu, na zakrętach lub przy odwadniaczach, jest to najczęstsze zastosowanie w tego typu instalacjach. W-wieżowych budynkach systemy zaopatrzenia w wodę zapobiegają niewystarczającemu ciśnieniu wody lub słabemu przepływowi spowodowanemu przez śluzy powietrzne.
Systemy ogrzewania i klimatyzacji
Służy do usuwania powietrza z rur grzewczych lub instalacji wodnych klimatyzacji, zapobiegając problemom, takim jak nienagrzewanie się grzejników i nadmierny hałas rur.
System Ochrony Przeciwpożarowej
W automatycznych instalacjach tryskaczowych dwukierunkowe-zawory powietrzne przyspieszają proces napełniania wodą i odpowietrzania instalacji, zapewniając szybkie odprowadzanie wody w celu stłumienia pożaru w początkowej fazie pożaru.
Rurociągi przemysłowe
W wyspecjalizowanych środowiskach, takich jak przetwórstwo chemiczne i zastosowania morskie, dwudrogowe zawory powietrzne wykonane z materiałów-odpornych na korozję (takich jak stal nierdzewna) wybierane są do odprowadzania niebezpiecznych gazów lub obsługi warunków o wysokiej-temperaturze i-wysokim ciśnieniu.
