Podstawowe parametry
|
Przedmiot |
parametr |
|
Model |
Z45X-16Q (specjalny sprzęt przeciwpożarowy) |
|
Ciśnienie nominalne |
PN16 (1,6 MPa) |
|
Ciśnienie próby hydrostatycznej powłoki |
2,4 MPa |
|
Ciśnienie próbne uszczelnienia |
1,76 MPa |
|
Tryb pracy |
Ręczne pokrętło; Opcjonalnie: typ przekładni / siłownik elektryczny |
|
Typ łodygi |
Łodyga nie-wznosząca (ciemny pręt) |
|
Typ połączenia |
Połączenie kołnierzowe |
|
Ścieżka przepływu |
Pełny przelot, przepływ prosty |
|
Odpowiednie medium |
Straż pożarna czysta woda |
|
Temperatura pracy |
0 stopni ~ 80 stopni |
|
Stan pracy |
Tylko pełne otwarcie/pełne zamknięcie, NIE do dławienia |
|
Konfiguracja standardowa |
Wskaźnik pozycji otwarcia i zamknięcia (obowiązkowy standard przeciwpożarowy) |
Charakterystyka strukturalna

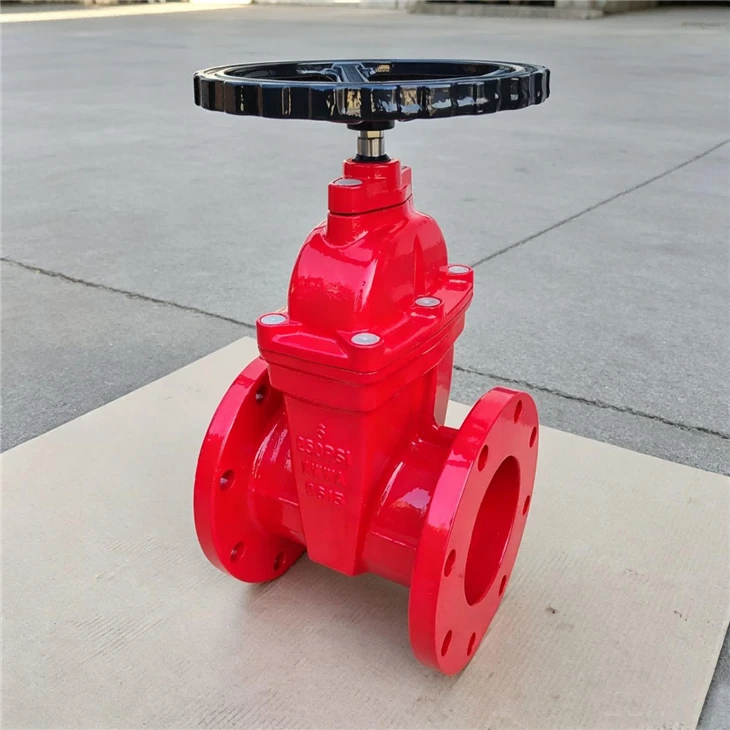

Konstrukcja trzpienia-nie wznoszącego się:Trzpień obraca się bez poruszania się w pionie, co zapewnia kompaktową wysokość całkowitą i minimalne wymagania przestrzenne; trzpień pozostaje zamknięty, co chroni go przed korozją i uszkodzeniami, dzięki czemu nadaje się do montażu pod ziemią, w studzienkach zaworowych lub w ograniczonych przestrzeniach, takich jak- obszary nadsufitowe.
Pełna-prosta-ścieżka przepływu:Korpus zaworu ma płaskie dno bez wgłębień, co zapewnia niskie opory przepływu i płynny przepływ medium; konstrukcja ta zapobiega gromadzeniu się osadów i gruzu oraz umożliwia przejście tłoków rurociągu.
Wskaźnik pozycji otwarcia/zamknięcia:Ponieważ trzpień nie podnosi się, stanu zaworu nie można określić obserwując sam trzpień; dlatego na górze znajduje się skala wskaźnikowa umożliwiająca identyfikację pozycji całkowicie otwartej i całkowicie zamkniętej (obowiązkowy wymóg wynikający z przepisów przeciwpożarowych).
Charakterystyka wydajności dla zastosowań przeciwpożarowych
Ciśnienie znamionowe: Ciśnienie nominalne PN16; wytrzymuje próby wytrzymałościowe przy 2,4 MPa i próby szczelności przy 1,76 MPa, spełniając wymagania dotyczące-przeciwpożarowej odporności na wstrząsy hydrauliczne i uderzenia wodne.
Niski moment obrotowy: Łatwe otwieranie i zamykanie bez konieczności stosowania nadmiernej siły; przeznaczone wyłącznie do pracy całkowicie otwartej lub całkowicie zamkniętej.-dławienie lub regulacja przepływu są zabronione.
Stosowane media: czysta-woda gaśnicza; zakres temperatury pracy: 0–80 stopni.
Zgodność z bezpieczeństwem przeciwpożarowym: Produkt posiada certyfikat 3C i jest zgodny z normą GB5135.6-2018 (Automatyczne systemy tryskaczowe – Część 6: Zawory ogólnego przeznaczenia).
Parametry komponentów
|
Nazwa części |
Tworzywo |
|
Korpus zaworu/pokrywa/pokrętło ręczne |
QT450-10 Żeliwo sferoidalne |
|
Dysk Bramy |
Szkielet z żeliwa sferoidalnego + całkowicie owinięta guma EPDM |
|
Trzpień zaworu |
Stal nierdzewna 2Cr13/304 |
|
Nakrętka bramy |
Stop miedzi (-odporny na zużycie) |
|
Pierścień uszczelniający/pierścień O- |
EPDM |
|
Powłoka powierzchniowa |
Elektrostatyczna powłoka proszkowa z żywicy epoksydowej,-zabezpieczająca przed korozją |
Dane techniczne i wymiary
|
Rozmiar DN |
Długość L (mm) |
Kołnierz OD D (mm) |
Wysokość całkowita H (mm) |
Średnica koła ręcznego (mm) |
|
DN50 |
178 |
165 |
330 |
180 |
|
DN65 |
190 |
185 |
370 |
200 |
|
DN80 |
203 |
200 |
410 |
200 |
|
DN100 |
229 |
220 |
460 |
240 |
|
DN125 |
254 |
250 |
520 |
280 |
|
DN150 |
267 |
285 |
580 |
320 |
|
DN200 |
292 |
340 |
700 |
400 |
|
DN250 |
330 |
405 |
780 |
450 |
|
DN300 |
356 |
460 |
860 |
500 |
Obowiązujące scenariusze
W przypadku zewnętrznych sieci rurociągów hydrantowych, podziemnych rurociągów strażackich, komór zaworowych, piwnicznych rurociągów pożarowych i systemów zaopatrzenia w wodę przeciwpożarową w tunelach użytkowych, preferowanym wyborem dla rurociągów odprowadzających pompownię przeciwpożarową są zasuwy z trzpieniem wznoszącym. nie zaleca się stosowania zaworów z nie-wznoszącym się-trzpieniem.
