01. Opisy produktów

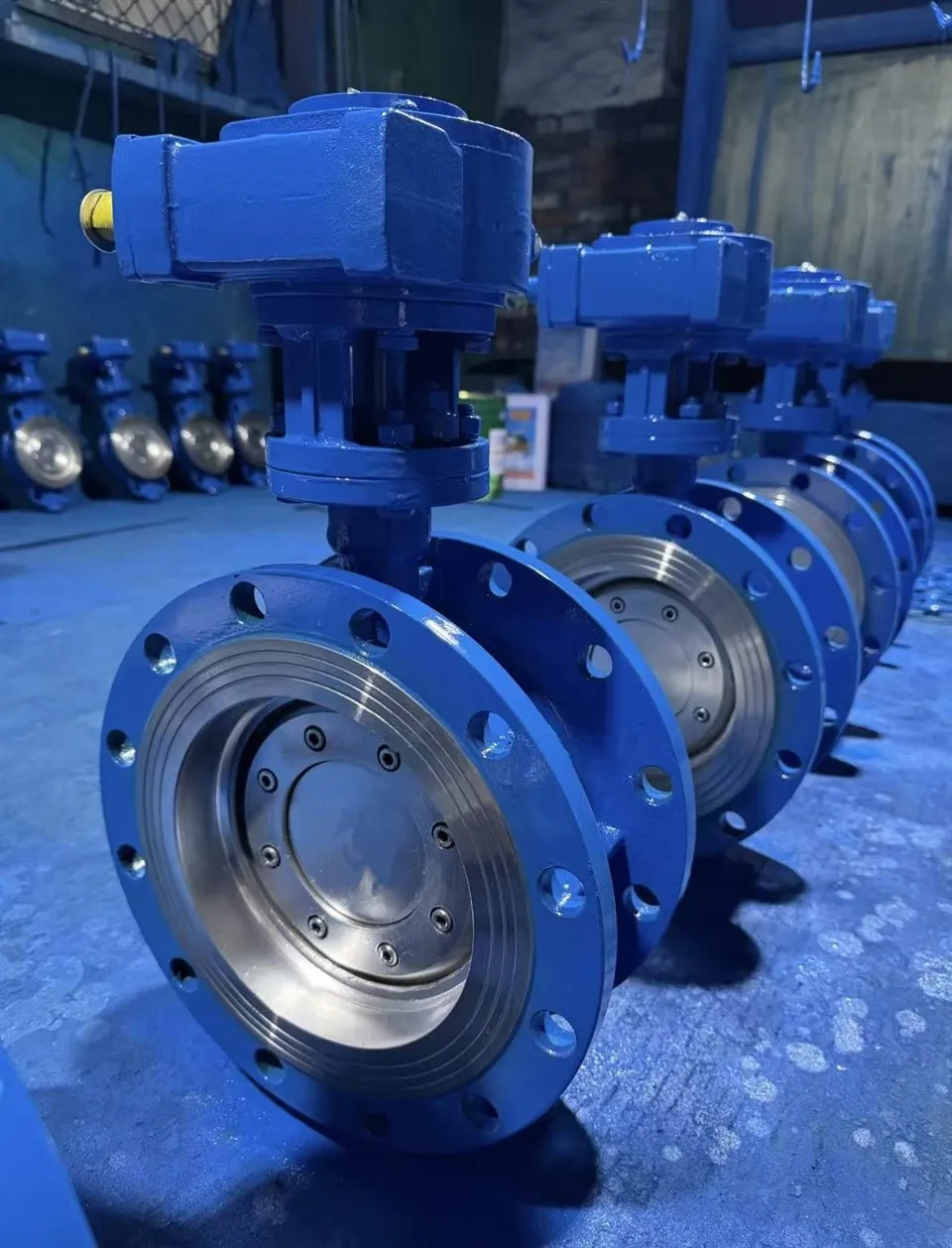

Zawór motylkowy typu U jest urządzeniem zaworowym o unikalnej konstrukcji i szerokim spektrum zastosowań. Jego podstawowa konstrukcja składa się z dwóch półokrągłych tarcz zaworowych, które działają w tandemie za pośrednictwem centralnego trzpienia zaworu. Taka konstrukcja umożliwia szybkie otwieranie i zamykanie zaworu przy zaledwie obrocie uchwytu o 90-stopni. Konfiguracja korpusu w kształcie litery U zapewnia niezakłóconą ścieżkę przepływu medium, skutecznie zmniejszając straty oporu podczas przepływu płynu.
02. Podstawowe parametry
| Standard | EN593/ISO 5752/BS5155/AWWA C504 Wiercenie kołnierza jest zgodne z normami DIN 2501, BS4504, ANSI B16.1 |
| Ciśnienie robocze | 10 barów/16 barów/25 barów |
| Próba ciśnienia | |
| Powłoka | 15 barów/24 barów/37,5 barów |
| Foka | 11 barów/17,6 barów/27,5 barów |
| Tworzywo | |
| Powłoka | Wewnętrzne i zewnętrzne z powłoką epoksydową związaną metodą stapiania min250μm |
|
NIE |
Część |
Tworzywo |
| 1 |
Ciało |
DI/CI /stal węglowa/stal nierdzewna |
|
2 |
Dysk |
DI/stal nierdzewna 304/316, AL-brąz |
|
3 |
Trzon |
SS410/SS416/SS420/SS304/SS316 |
|
4 |
Siedziba |
NBR/EPDM/PTFE/VITON |
03. Opis produktów
Podstawowe cechy przepustnicy typu U obejmują zwartą konstrukcję, niezawodne uszczelnienie, wygodną obsługę i znaczne korzyści finansowe, szczególnie doskonałe w zastosowaniach od niskiego-do-średniego ciśnienia.
Projekt konstrukcyjny: Kompaktowy i lekki z elastyczną instalacją
Korpus zaworu typu U zapewnia krótszą długość całkowitą i mniejszą wagę w porównaniu z tradycyjnymi przepustnicami-typu płytkowego. Może bezpośrednio zastąpić zasuwy nożowe, oszczędzając miejsce na rurociągu.
Skuteczność uszczelnienia: zero-gwarancja wycieków, kompatybilność z wieloma-średnimi środkami
Zawiera pierścień uszczelniający ze stali nierdzewnej typu U, który tworzy elastyczne uszczelnienie z tarczą, zapewniając dwukierunkowy zerowy wyciek. Nadaje się do różnorodnych mediów, w tym wody, gazów, olejów, kwasów i zasad (np. w przemyśle spożywczym, farmaceutycznym i chemicznym).
Wydajność operacyjna: wydajna, łatwa obsługa, prosta konserwacja
Możliwość montażu pod dowolnym kątem; uszczelki można wymieniać indywidualnie, co zmniejsza koszty konserwacji. Konstrukcja montowana-od góry (w wybranych modelach) umożliwia wymianę komponentów wewnętrznych bez demontażu rurociągu w zastosowaniach wysoko-ciśnieniowych i o dużych-średnicach.
Zalety ekonomiczne i praktyczne: niski koszt, szeroki zakres zastosowań
Wyceniony na poziomie zaledwie 35%-40% zasuw o równoważnych specyfikacjach, przy niższych kosztach instalacji. Szczególnie ekonomiczne-w przypadku rurociągów o dużej średnicy (DN300 i więcej).
04. Zalety produktu
Kluczowe zalety przepustnic typu U obejmują:
Długa żywotność:
Wykonany z najwyższej jakości materiałów zawór zapewnia wyjątkową trwałość.
Zwiększona wydajność:
Mechanizm szybkiego otwierania/zamykania zaworu i doskonała szczelność umożliwiają precyzyjną kontrolę przepływu, zwiększając wydajność operacyjną.
Wszechstronne zastosowanie:
Dzięki szerokiemu zastosowaniu w różnych gałęziach przemysłu, zawór ten służy szerokiemu zakresowi celów.
Opłacalność-:
Dzięki lekkiej konstrukcji i uproszczonej instalacji zawór ten zapewnia niskie koszty instalacji i eksploatacji.
05. Obszary zastosowań
Zawory motylkowe typu U znajdują szerokie zastosowanie w różnych gałęziach przemysłu. Należą do nich następujące obszary zastosowań:
-
Miejski System Wodociągów i Kanalizacji:System ten znajduje szerokie zastosowanie w miejskich sieciach wodociągowych, profesjonalnych oczyszczalniach ścieków i projektach rurociągów miejskiej kanalizacji deszczowej.
-
System ogrzewania, wentylacji i klimatyzacji (HVAC):Centralna klimatyzacja, instalacja grzewcza, chłodnia kominowa, rury ciepłej wody.
-
System ochrony przeciwpożarowej:Rury tryskaczowe, instalacje tryskaczowe, zbiorniki na wodę przeciwpożarową.
-
Przemysł uzdatniania wody i ochrony środowiska:Oczyszczalnie ścieków, oczyszczalnie ścieków, systemy rekultywacji środowiska.
06.Usługi korporacyjne
Nasza firma zapewnia kompleksowe usługi i wsparcie, dzięki czemu każdy klient otrzyma-niestandardowe rozwiązania wysokiej jakości.
-
Projekt niestandardowy:Oferujemy usługi OEM/ODM, aby sprostać wymaganiom konkretnej branży lub projektu.
-
Ścisła kontrola jakości:Każde siodło do gwintowania jest testowane pod kątem wydajności, szczelności i wytrzymałości na ciśnienie.
-
Wydajna dostawa:Szybka i niezawodna wysyłka z naszego zakładu produkcyjnego w Shanxi w Chinach do klientów na całym świecie
-
Profesjonalne wsparcie:Nasz zespół techniczny oferuje konsultacje i pomoc-posprzedażową w zakresie instalacji, kompatybilności i konserwacji.
07.Kwalifikacje
08. Opakowanie i transport
