Opis produktu
Korpus zaworu wykonany jest z wysokiej jakości żeliwa sferoidalnego, charakteryzującego się dużą wytrzymałością mechaniczną, dobrą odpornością na uderzenia i wyjątkową odpornością na korozję. Wyposażony w profesjonalny siłownik elektryczny, umożliwia zdalne automatyczne włączanie i wyłączanie oraz regulację przepływu, obsługując zarówno lokalne, jak i zdalne sterowanie, co ułatwia integrację z zautomatyzowanymi systemami rurociągów. Kompaktowy i lekki w ogólnej konstrukcji, zajmuje niewiele miejsca instalacyjnego przy niskim oporze na płyn. Wewnętrzne elementy uszczelniające zapewniają doskonałą skuteczność uszczelniania, aby zminimalizować wycieki medium. Kompatybilny z połączeniami płytkowymi, oczkowymi i kołnierzowymi, dobrze współpracuje z wodą, ściekami, wodą obiegową i innymi mediami. Jest szeroko i niezawodnie stosowany w miejskich wodociągach i kanalizacjach, oczyszczaniu ścieków, zaopatrzeniu w wodę budynków i różnych przemysłowych systemach rurociągów.
Komponenty i zasada działania
-
kompozycja
Elektryczny zawór motylkowy z żeliwa sferoidalnego składa się głównie z pięciu głównych elementów: korpusu zaworu, tarczy motylkowej, trzpienia zaworu, części uszczelniających i siłownika elektrycznego.
-
Zasada działania
Pozycja zamknięta: Siłownik elektryczny wprawia trzpień zaworu w ruch obrotowy, obracając tarczę motylkową prostopadle do kierunku przepływu medium. Tarcza mocno dociska powierzchnię uszczelniającą gniazda, blokując przepływ medium i zapewniając szczelne odcięcie.
Pozycja całkowicie otwarta: Siłownik obraca się o 90 stopni, ustawiając tarczę motylkową równolegle do przepływu medium. Płyn przepływa przez korpus zaworu płynnie, z niewielkimi oporami przepływu.
Stan dławienia: Tarcza motylkowa może znajdować się pod dowolnym pośrednim kątem od 0 stopni do 90 stopni, zmieniając obszar przejścia przepływu w celu regulacji natężenia przepływu medium i ciśnienia wewnątrz rurociągu.
Tryby sterowania: Siłownik elektryczny akceptuje sygnały włącz-wyłącz lub sygnały analogowe. Obsługuje lokalną obsługę ręczną i zdalne sterowanie elektryczne i może być zintegrowany z automatycznymi systemami PLC.
parametr
| Przedmiot | Specyfikacja |
|---|---|
| Korpus zaworu | Żeliwo sferoidalne QT450-10 |
| Materiał uszczelnienia | EPDM/NBR |
| Ocena ciśnienia | PN10, PN16 |
| Średnica nominalna | DN50-DN1200 |
| Typ połączenia | Płytka, końcówka, kołnierzowa |
| Uruchomienie | Siłownik elektryczny (wł.-wył./modulacyjny) |
| Średni | Woda, ścieki, woda obiegowa i inne media neutralne |
| Temperatura pracy | -10 stopni ~ +80 stopni |
| Sygnał sterujący | Sygnał włączenia/wyłączenia / sygnał analogowy 4‑20 mA |
| Klasa ochrony | Siłownik IP65 |
cechy
Wykonany z żeliwa sferoidalnego korpus zaworu zapewnia wysoką wytrzymałość, dobrą odporność na uderzenia i korozję, przy stabilnej wytrzymałości na ciśnienie i długiej żywotności w zastosowaniach związanych z zaopatrzeniem w wodę i odprowadzaniem wody.
Wyposażony w siłownik elektryczny, obsługuje zarówno zdalne sterowanie elektryczne, jak i lokalną obsługę ręczną. Kompatybilny z sygnałami zał.-wył. i analogowymi, można go zintegrować z systemami PLC w celu automatycznego otwierania, zamykania i regulacji przepływu.
Tarcza motylkowa działa przy obrocie o 90 stopni. Kompaktowy i lekki, wymaga niewielkiej przestrzeni instalacyjnej. Niski opór przepływu osiąga się w stanie całkowicie otwartym, aby zmniejszyć zużycie energii w transporcie średniej wielkości.
Wyposażone w uszczelki z gumy EPDM lub NBR zapewniające szczelne odcięcie i skutecznie zapobiegające wyciekom medium.
Obowiązujące scenariusze
Szeroko stosowany w miejskich wodociągach i kanalizacjach, oczyszczalniach ścieków i wodociągach do odcinania rurociągów i regulacji przepływu.
Nadaje się również do budowy sieci wodociągowych, obiegowych i rurociągów wody przemysłowej.
Kompatybilny z wodą, ściekami i neutralnymi mediami obiegowymi. Można go podłączyć do automatycznych systemów sterowania i jest często stosowany w przepompowniach, zakładach uzdatniania wody i projektach zdalnego sterowania rurociągami.
Dostępne w wersji waflowej, oczkowej i kołnierzowej. Może pełnić funkcję zarówno zaworu odcinającego, jak i dławiącego zaworu regulacyjnego.
Dane techniczne i wymiary
| DN | Rozmiar (cale) | Długość twarzą w twarz L | Kołnierz OD D (PN10/PN16) | Koło śrubowe K | Ilość śrub – otwór n – Φd | Wysokość korpusu zaworu H (odniesienie) |
|---|---|---|---|---|---|---|
| DN50 | 2" | 43 | 165 | 125 | 4‑Φ18 | 190 |
| DN65 | 2.5" | 46 | 185 | 145 | 4‑Φ18 | 200 |
| DN80 | 3" | 46 | 200 | 160 | 8‑Φ18 | 215 |
| DN100 | 4" | 52 | 220 | 180 | 8‑Φ18 | 230 |
| DN125 | 5" | 56 | 250 | 210 | 8‑Φ18 | 250 |
| DN150 | 6" | 56 | 285 | 240 | 8‑Φ22 | 270 |
| DN200 | 8" | 60 | 340 | 295 | 8‑Φ22 | 300 |
| DN250 | 10" | 68 | 400 | 350 | 12‑Φ22 | 330 |
| DN300 | 12" | 78 | 455 | 400 | 12‑Φ22 | 360 |
| DN350 | 14" | 78 | 515 | 460 | 16‑Φ22 | 400 |
| DN400 | 16" | 102 | 570 | 515 | 16‑Φ26 | 440 |
| DN500 | 20" | 127 | 710 | 650 | 20‑Φ26 | 510 |
| DN600 | 24" | 154 | 840 | 770 | 20‑Φ30 | 580 |
| DN700 | 28" | 165 | 910 | 840 | 24‑Φ30 | 650 |
| DN800 | 32" | 190 | 1025 | 950 | 24‑Φ33 | 720 |
| DN900 | 36" | 203 | 1125 | 1050 | 28‑Φ33 | 790 |
| DN1000 | 40" | 216 | 1255 | 1170 | 28‑Φ36 | 860 |
| DN1200 | 48" | 254 | 1485 | 1400 | 32‑Φ39 | 990 |

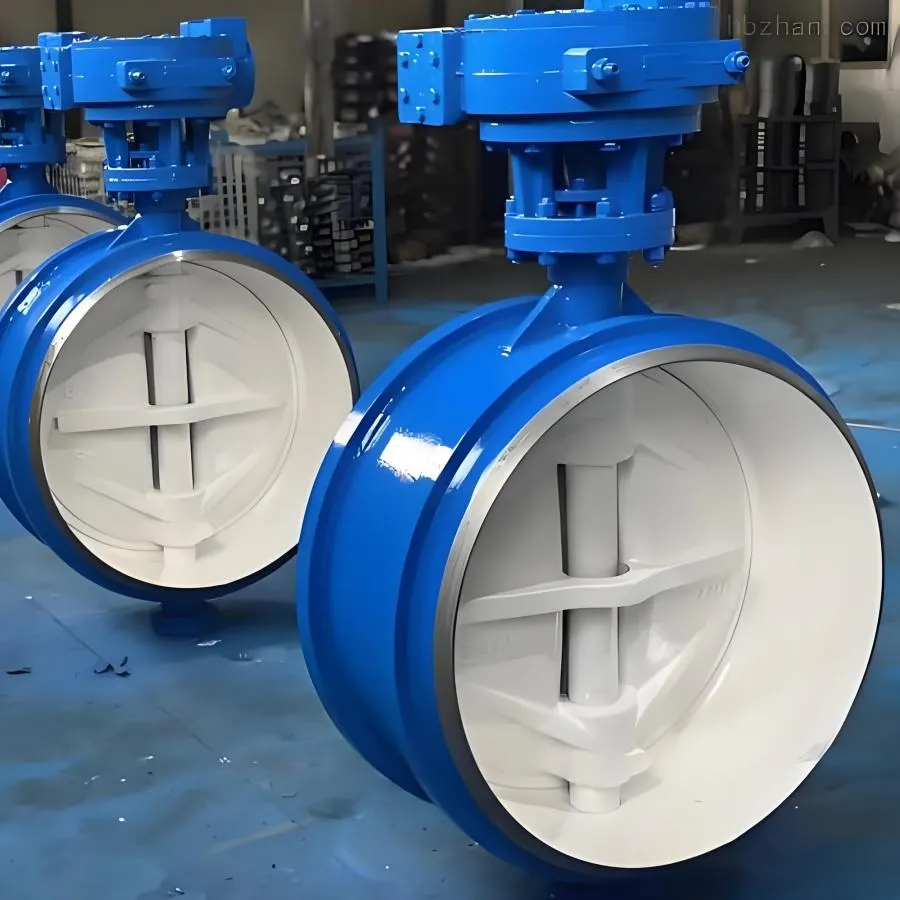

Prezentacja produktu
Kroki instalacji
Podnosić wyłącznie za korpus zaworu, nigdy nie ciągnąć siłownika elektrycznego. Unikaj uderzenia.
Przed instalacją usuń gruz z rurociągu. Potwierdź zgodność specyfikacji zaworu.
Nie montować siłownika w dół, aby zapobiec przedostawaniu się wody. Unikać naprężeń rurociągu na korpusie zaworu.
W przypadku zaworów półprzewodnikowych kołnierze powinny być wyśrodkowane; dokręcić śruby po przekątnej i równomiernie.
Przewód zgodny ze schematem połączeń z odpowiednim uziemieniem. Przed włączeniem zasilania sprawdź ręcznie, czy działa płynnie.
Podczas testu hydrostatycznego zawór powinien być całkowicie otwarty lub zamknięty. Nie przeprowadzać testu przy częściowym otwarciu.
Chronić siłownik przed wodą i kurzem.
