01. Opis produktów

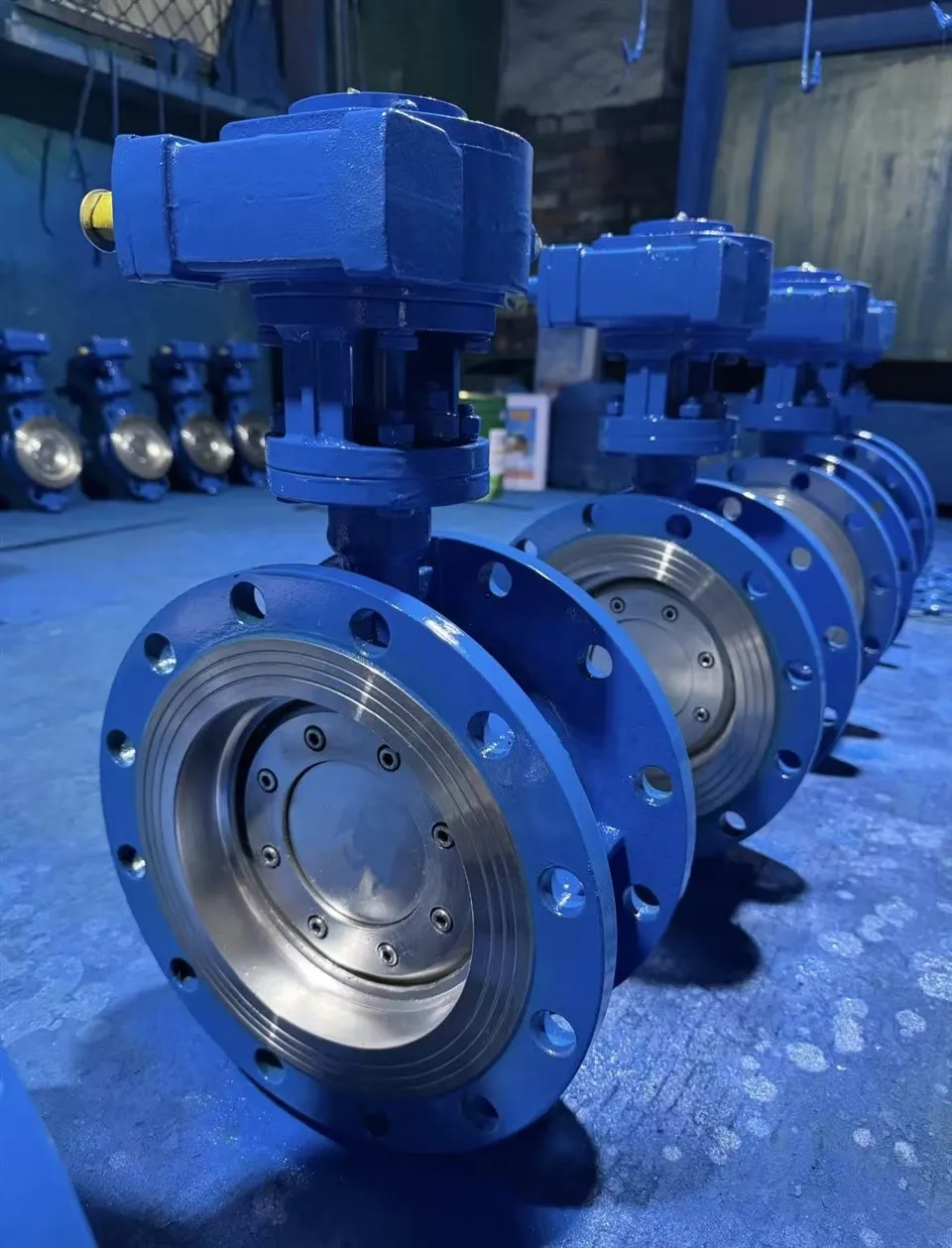

Zawór motylkowy typu U-ma innowacyjną konstrukcję kanału przepływowego-w kształcie litery U, oferującą większą przepustowość, niższy spadek ciśnienia i doskonałe uszczelnienie w porównaniu z tradycyjnymi przepustnicami. Idealnie nadaje się do kontrolowania lub odcinania wody, gazu, ropy, szlamów i mediów korozyjnych w przemyśle komunalnym, chemicznym, energetycznym, HVAC, spożywczym i farmaceutycznym.
02. Informacje podstawowe
| Nr modelu | Przepustnica typu U- | Formularz połączenia | Kołnierz |
|---|---|---|---|
| Ciśnienie | Zwykłe ciśnienie | Formularz pieczętowania | Zawór kulowy Glend Packings |
| Standard | ON | Transport | Fracht oceaniczny |
| Jakość | Wytrzymały | Pakiet Transportowy | Pudełko ze sklejki |
| Znak firmowy | JINTAI | Specyfikacja | Przepustnica turbinowa typu U- |
| Tworzywo | Lane żelazo | Struktura | Rurowy |
| Funkcjonować | Podwójny płat Ddcv, cisza Nrvr, płat gumowy Sfcv, cisza Nrvz, cisza Nrvg | Kierunek przepływu | Jednokierunkowy |
| Aplikacja | Zastosowanie przemysłowe, wykorzystanie wody w przemyśle | Produkcja | Dostawa punktowa |
| Dostarczać | Sprzedaż bezpośrednia w fabryce |
03. Cechy konstrukcyjne produktu
Płyta zaworowa:
Wykonana z niezrównaną precyzją płytka zaworowa-nazywana także płytką motylkową-ma charakterystyczny kształt dysku, fachowo odkutego z najwyższej jakości stali nierdzewnej 304. Ten wyjątkowy materiał zapewnia niezwykłą odporność na korozję i zużycie. Jego niezwykła zdolność do obracania się wokół osi w gnieździe zaworu do 90 stopni ułatwia bezbłędną kontrolę nad działaniem zaworu, co czyni go nieocenionym atutem w wyrafinowanych systemach zarządzania płynami.
Korpus zaworu:
Zaprojektowany z precyzją z wytrzymałej staliwa, korpus zaworu jest starannie wykonany, aby zapewnić niezrównaną wytrzymałość i sztywność, zdolną wytrzymać znaczne ciśnienia i temperatury. Taki wybór materiału zapewnia wyjątkową trwałość, oferując jednocześnie niezwykłe korzyści w zakresie odlewania i przetwarzania, umożliwiając łatwe tworzenie złożonych konstrukcji korpusu zaworu z wyjątkową precyzją.
Struktura uszczelniająca:
Struktura uszczelniająca przepustnicy została starannie zaprojektowana i zawiera elastyczne elementy uszczelniające, takie jak sprężysta guma lub wytrzymałe metalowe pierścienie uszczelniające. Te kluczowe elementy zapewniają doskonałe uszczelnienie pomiędzy płytką zaworu ze stali nierdzewnej 304 a gniazdem zaworu, gwarantując zerowy wyciek po bezpiecznym zamknięciu, utrzymując w ten sposób integralność systemu i optymalizując wydajność.
04.Kluczowe cechy produktu
Przepustnica kołnierzowa typu U- charakteryzuje się innowacyjną konstrukcją kanału przepływowego w kształcie litery U-, zapewniającą większą przepustowość, minimalny spadek ciśnienia i wyjątkową skuteczność uszczelniania w porównaniu z konwencjonalnymi przepustnicami. Idealny do kontrolowania lub odcinania wody, gazu, ropy, szlamu i mediów korozyjnych w branżach takich jak komunalna, chemiczna, energetyczna, HVAC oraz spożywcza i farmaceutyczna.
-
Miękkie uszczelnienie (EPDM/NBR/PTFE): gwarantuje zerowy wyciek, idealne do płynów czystych/{0}}o jakości spożywczej.
Metalowa twarda uszczelka (SS304/316): Wytrzymuje bez wysiłku wysokie temperatury (mniejsze lub równe 400 stopni) i ciśnienia (PN16+).
Wiele metod uruchamiania - Ręczne, przekładniowe, pneumatyczne, elektryczne (dostępne-opcje przeciwwybuchowe).
Długa żywotność - Skrupulatnie obrobiona tarcza zapewnia 100 000 cykli bez zużycia!
Łatwa instalacja - Kołnierze (standardy GB/ANSI/DIN), wymagana minimalna konserwacja.
05.Specyfikacja produktu
| Rozmiar nominalny | Obsługiwany typ | Ciśnienie | Temperatura | Materiał uszczelnienia | Materiał dysku | Materiał korpusu | Średni | Aplikacja | Standard połączenia |
|---|---|---|---|---|---|---|---|---|---|
| DN50- 350 |
Siłownik pneumatyczny | PN2 | -15-85 stopni | PTFE | WCB | Żeliwo sferoidalne | Mocny kwas | Woda | PN10/PN16 |
| Siłownik elektryczny | PN1.0 | -15-150 stopni | EPDM | SS304 | Silna pasza alkaliczna | Gaz | ANSI150 | ||
| Ręczna dźwignia ręczna | PN1.6 | SS316 | Pasza | DIN16 | |||||
| Przekładnia robakowa | Płyta do polerowania | JIS10K/16K |
| Rozmiar | KLASA 150 | JIS 10 tys | PN10 | PN16 | A | B | ΦD | L | H | C | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | NPS | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | ||||||
| 50 | 2" | 120.6 | 4-Φ19.1 | 120 | 4-Φ19 | 125 | 4-Φ19 | 125 | 4-Φ19 | 161 | 83 | 52.9 | 42 | 292 | 99 |
| 65 | 2½" | 139.7 | 4-Φ19.1 | 140 | 4-Φ19 | 145 | 4-Φ19 | 145 | 4-Φ19 | 175 | 93 | 64.5 | 45 | 316 | 99 |
| 80 | 3" | 152.4 | 4-Φ19.1 | 150 | 8-Φ19 | 160 | 8-Φ19 | 160 | 8-Φ19 | 181 | 95 | 78.8 | 46 | 324 | 99 |
| 100 | 4" | 190.5 | 8-Φ19.1 | 175 | 8-Φ19 | 180 | 8-Φ19 | 180 | 8-Φ19 | 200 | 114 | 104 | 52 | 362 | 99 |
| 125 | 5" | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 210 | 8-Φ19 | 210 | 8-Φ19 | 213 | 127 | 123.3 | 55 | 394 | 115 |
| 150 | 6" | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 240 | 8-Φ23 | 240 | 8-Φ23 | 226 | 139 | 155.1 | 56 | 419 | 115 |
| 200 | 8" | 298.5 | 8-Φ22.4 | 290 | 12-Φ23 | 295 | 8-Φ23 | 295 | 12-Φ23 | 260 | 172 | 202.5 | 61 | 506 | 220 |
| 250 | 10" | 361.9 | 12-Φ22.4 | 355 | 12-Φ25 | 350 | 12-Φ23 | 355 | 12-Φ28 | 292 | 203 | 250.5 | 66 | 566 | 220 |
| 300 | 12" | 431.8 | 12-Φ22.4 | 400 | 16-Φ25 | 400 | 12-Φ23 | 410 | 12-Φ28 | 337 | 242 | 301.5 | 77 | 650 | 220 |
| 350 | 14" | 476 | 12-Φ28.5 | 445 | 16-Φ25 | 460 | 16-Φ23 | 470 | 16-Φ28 | 368 | 267 | 333.3 | 77 | 715 | 323 |
06.Zalecenia dotyczące produktów
