Podstawowe parametry
|
Przedmiot |
Dane techniczne |
|
Standardowy kołnierz |
GB/T 17241.6, ISO 7005-2 |
|
Materiał bazowy |
QT450-10 Żeliwo sferoidalne |
|
Wytrzymałość na rozciąganie |
Większe lub równe 450 MPa |
|
Wydłużenie |
Większy lub równy 10% |
|
Twardość Brinella |
Mniejsze lub równe 180HBW |
|
Stopień guzowatości |
Klasa 1-2 |
|
Klasa ciśnienia nominalnego |
PN10, PN16, PN25 (PN10 i PN16 szeroko stosowane w projektach komunalnych) |
|
Hydrostatyczne ciśnienie próbne dla PN10 |
1,5 MPa |
|
Hydrostatyczne ciśnienie próbne dla PN16 |
2,4 MPa |
|
Hydrostatyczne ciśnienie próbne dla PN25 |
3,75 MPa |
|
Obowiązujące media |
Woda z kranu, woda odzyskana, ścieki, gaz ziemny pod niskim ciśnieniem |
|
Temperatura medium roboczego |
0 stopni -50 stopni |
|
Warunek zastosowania |
Rurociąg zakopany, odpowiedni do nierównego osiadania fundamentów i sieci rurociągów sejsmicznych |
|
Akcesoria uszczelniające |
Złącze czopowe-: uszczelka z gumy EPDM; Zakończenie kołnierza: gumowa uszczelka |
|
Zakres nominalnych średnic rur głównych |
DN80-DN1200 |
|
Rura odgałęziona Opcjonalna średnica nominalna |
DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN800, DN1000, DN1200 |
Powłoka antykorozyjna-
|
Przedmiot |
Specyfikacja |
|
Powłoka wewnętrzna |
Niebieska ceramiczna podszewka epoksydowa |
|
Wewnętrzna grubość suchej powłoki |
Większe lub równe 400 ~ 600 μm (w zależności od DN) |
|
Zewnętrzna powłoka bazowa |
Napylanie cynku Większe lub równe 130g/㎡ |
|
Zewnętrzna powłoka wierzchnia |
Zielony klej epoksydowy (RAL6011) |
|
Zewnętrzna grubość żywicy epoksydowej |
Większe lub równe 150μm |
|
Standard powłoki |
EN14901, GB/T13295, ISO2531 |
|
Przedmiot |
Specyfikacja techniczna |
|
Zewnętrzna-powłoka antykorozyjna |
Powłoka smołowa ze smoły węglowej |
|
Zewnętrzna grubość suchej powłoki |
80 ~ 120 μm |
|
Standardowa podszewka wewnętrzna |
Wykładzina z zaprawy cementowej (doprowadzenie wody) / powłoka cienkowarstwowa (ścieki) |
|
Grubość wyłożenia zaprawy cementowej |
Większa lub równa 3 mm |
|
Wykonany standard |
GB/T 13295 |
Kluczowe funkcje
Adaptacja strukturalna

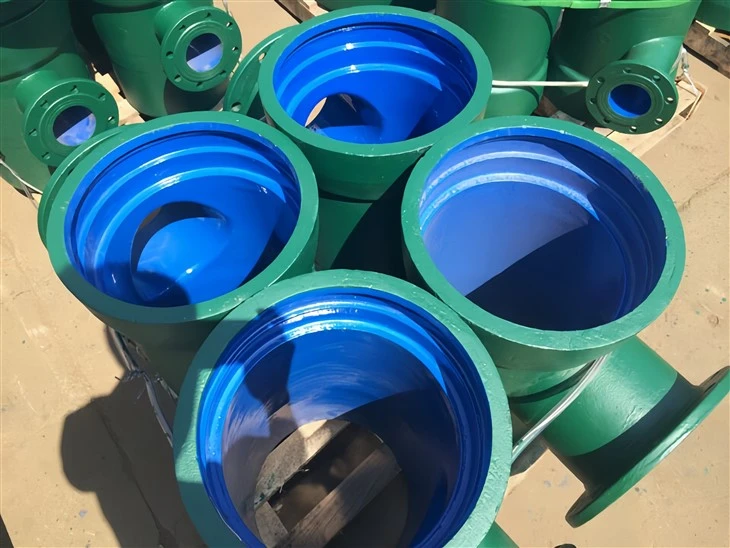

Zintegrowana konstrukcja z dwoma-interfejsami eliminuje potrzebę stosowania adapterów. Główna rura ma elastyczną konstrukcję-wciskową (z jednym końcem bosym i jednym końcem kielichowym) oraz zintegrowane boczne odgałęzienie kołnierzowe. Ta pojedyncza złączka umożliwia jednocześnie proste-połączenia rurowe i rozgałęzienia urządzeń kołnierzowych, eliminując elementy pośrednie, takie jak kołnierzowe króćce/kielichy, i redukując potencjalne punkty wycieków w sieci rurociągów.
Właściwości materiału i trwałość
Materiał bazowy z żeliwa sferoidalnego o wysokiej-wytrzymałości
Wykonany z żeliwa sferoidalnego QT450-10, materiał zapewnia wytrzymałość na rozciąganie większą lub równą 450 MPa. Charakteryzuje się dużą wytrzymałością i odpornością na uderzenia i ściskanie-pod wpływem ziemi; jest wysoce odporny na pękanie i nadaje się do skomplikowanych warunków instalacji podziemnych.
Uszczelnianie i instalacja
Podwójny-niezawodny system uszczelniający
Na czopowym końcu-i-kielichu znajduje się elastyczna uszczelka z gumy EPDM, która jest odporna na działanie sejsmiczne i przemieszczenia, natomiast na końcu kołnierzowym zastosowano gumową uszczelkę; równomierne dokręcenie śrub zapewnia-szczelne połączenie.
Niezbędne elementy instalacji
Nasadka posiada zintegrowany pierścień z gumy EPDM; nałóż smar na czop i włóż go całkowicie, aby zapewnić elastyczne uszczelnienie.
W przypadku rur odgałęźnych z kołnierzem należy zastosować uszczelki odpowiadające ciśnieniu znamionowemu i równomiernie dokręcić śruby po przekątnej, aby zapobiec wyciekom spowodowanym nierównomiernym ciśnieniem.
Nałóż powłokę antykorozyjną- na zewnętrzną część zakopanych rur i kształtek, a następnie zasyp miejsca połączeń drobnym piaskiem, aby zapobiec deformacji na skutek ściskania.
Scenariusze zastosowań
Odgałęzienia z sieci z żeliwa sferoidalnego do miejskiej wody wodociągowej, wody z odzysku i kanalizacji;
Odgałęzienie głównych rurociągów w celu podłączenia zasuw, przepustnic, pomp i przepływomierzy;
Zaopatrzenie w wodę wtórną kompleksów mieszkalnych, zaopatrzenie w wodę i odwodnienie obiektów przemysłowych oraz przekierowanie przepływu w sieciach gazowych-niskiego ciśnienia;
Podłączanie odgałęzień nawadniających z PCV do urządzeń sterujących z kołnierzem.
Pakowanie i wysyłka
Kwalifikacje firmy
Shanxi Jintaihongye Casting and Forging and Machinery Co., Ltd z siedzibą w prowincji Shanxi w Chinach, jest jednym z wiodących producentów łączników rurowych, rurociągów, różnych zaworów i pokryw włazów z żeliwa sferoidalnego, wykorzystując obfite surowce przemysłowe w regionie.
