Podstawowe parametry
| Przedmiot | Specyfikacja |
|---|---|
| Nazwa | Czop kołnierzowy z żeliwa sferoidalnego |
| Tworzywo | QT450-10 Żeliwo sferoidalne |
| Standardy | ISO2531, EN545, EN598, GB/T 13295 |
| Klasa ciśnienia | PN10, PN16, PN25, PN40 |
| Średnica nominalna DN | DN80, DN100, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200, DN1400, DN1600, DN1800, DN2000 |
| Struktura | Jeden koniec z kołnierzem, jeden koniec z gniazdem czopowym |
| Standardowy kołnierz | EN1092-2, ISO7005-2, podwyższona powierzchnia RF |
| Połączenie | Koniec kołnierzowy: skręcany z gumową uszczelkąKoniec gniazda: elastyczne złącze wciskane-z gumową uszczelką typu T- |
| Własność mechaniczna | Wytrzymałość na rozciąganie Większa lub równa 420 MPa; Wydłużenie Większe lub równe 10%; HBW Mniejsze lub równe 230 |
| Próba hydrostatyczna | 1,5-krotność ciśnienia nominalnego |
| Opcje powlekania | Wewnętrzna: Wykładzina z zaprawy cementowej / FBE Zewnętrzna: Cynk w sprayu + farba bitumiczna, płynna żywica epoksydowa, FBE |
Cechy konstrukcyjne
Przejrzysty podział interfejsu i elastyczna instalacja:Jeden koniec posiada sztywne połączenie kołnierzowe, natomiast drugi koniec posiada elastyczną kielich, kompensującą odchyłki montażowe i zmniejszającą trudność konstrukcyjną.
Zintegrowane listwy zapewniające solidną konstrukcję:Kołnierz i korpus rury są odlane jako jeden element, co eliminuje szwy, zapobiega błędom obróbki i pozwala uniknąć wycieków na styku.
Podwójna ochrona antykorozyjna zapewniająca szerokie zastosowanie:Korpus rury posiada podwójną ochronę antykorozyjną wewnątrz i na zewnątrz, izolując ją od mediów i erozji środowiskowej, dostosowując się do różnych scenariuszy i wydłużając żywotność.
Kompaktowa konstrukcja zapewniająca oszczędność miejsca:Jego schludny i kompaktowy kształt dostosowuje się do różnych układów rurociągów, szczególnie nadaje się do środowisk-o ograniczonej przestrzeni.
Metody połączenia
| Typ interfejsu | Metoda połączenia | Obowiązujące scenariusze |
| Koniec kołnierza | Sztywne połączenie, zabezpieczone ukośnie uszczelkami i śrubami, aby zapewnić pewne uszczelnienie. | Nadaje się do łączenia sztywnych urządzeń i rurociągów, gdzie wymagane jest solidne uszczelnienie. |
| Końcówka gniazda | Elastyczne gniazdo z gumową uszczelką pierścieniową pochłaniającą przemieszczenia oraz rozszerzalność i kurczliwość cieplną. | Nadaje się do łączenia elastycznych rurociągów kielichowych w scenariuszach wymagających elastyczności instalacji. |
Punkty instalacji i konserwacji
Punkty instalacji
Instalacja musi być zgodna ze specyfikacjami, aby zapewnić bezpieczne uszczelnienie i stabilność konstrukcyjną. Kluczowe punkty są następujące:
⒈Przed montażem dokładnie oczyścić powierzchnię uszczelniającą kołnierza i czop, aby zapewnić gładką i czystą powierzchnię.
⒉Użyj pasujących uszczelek na końcach kołnierzy. Dokręcaj śruby po przekątnej i równomiernie w kilku etapach, aby zapobiec wyciekom.
⒊Włóż odpowiedni gumowy pierścień do bosego końca i wciśnij go do gniazda zgodnie ze specyfikacją. Po instalacji sprawdź prawidłowe umiejscowienie.
⒋Kołnierze nie mogą być bezpośrednio zakopane. Zakopane fragmenty należy zabezpieczyć studniami włazowymi, aby zapobiec erozji gleby.
⒌ Po zamontowaniu należy przeprowadzić próbę ciśnieniową wody lub powietrza w celu sprawdzenia braku wycieków przed oddaniem rurociągu do użytku.
Punkty konserwacji
Rutynowa konserwacja może wydłużyć żywotność i zapewnić stabilność rurociągu. Kluczowe punkty są następujące:
⒈Regularnie sprawdzaj śruby kołnierza pod kątem szczelności i szczelności. Szybko dokręć luźne śruby i natychmiast wymień nieszczelne części.
⒉Regularnie czyść powierzchnię złączek rurowych. Niezwłocznie napraw wszelkie uszkodzone zewnętrzne powłoki antykorozyjne-, aby zapobiec przyspieszonej korozji.
⒊Regularnie sprawdzaj włazy zakopanych w ziemi łączników rurowych, aby zapobiec korozji kołnierzy i śrub przez wodę i zanieczyszczenia.
⒋Regularnie sprawdzaj wewnętrzną wykładzinę antykorozyjną-, natychmiast naprawiaj wszelkie uszkodzenia i zapobiegaj korozji korpusu rury przez medium.
⒌Podczas konserwacji należy unikać uderzeń zewnętrznych. Zdemontować kołnierze zgodnie ze specyfikacją i wymienić uszczelki na nowe.
Przewaga konkurencyjna
| Element porównawczy | Element z podwójnym kołnierzem | Czop kołnierzowy z żeliwa sferoidalnego |
|---|---|---|
| Wspólna funkcja | Obydwa końce ze sztywnym kołnierzem, w pełni sztywny system rurociągów. Nie pochłania osiadań gruntu i rozszerzalności cieplnej, jest podatny na wycieki w nierównych obszarach fundamentów. | Jedno elastyczne złącze kielichowe + jeden sztywny kołnierz. Połączenie kielichowe kompensuje przemieszczenia rurociągu, zapewniając doskonałe właściwości antysejsmiczne i-osiadające. |
| Koszt budowy | Dwa połączenia kołnierzowe wymagają dużej ilości śrub i uszczelek, a także wyższych kosztów materiałów i robocizny. | Uszczelnione gumową uszczelką na końcu kielicha, mniej elementów złącznych, niższe koszty materiałów i instalacji. |
| Scenariusze zastosowań | Stosowany głównie do rurociągów naziemnych-ze stałymi podporami w chodniku rurowym. | Idealne złącze przejściowe do głównych rurociągów podziemnych, łączących zawory i sprzęt, preferowany produkt w projektach miejskich rurociągów podziemnych. |

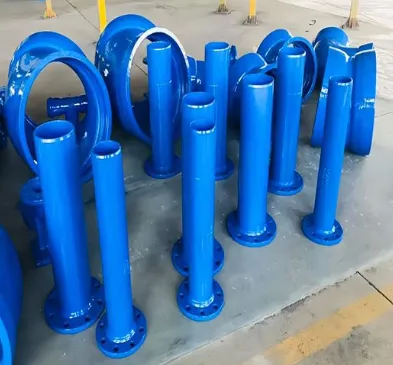

Prezentacja produktu
Kwalifikacje firmy
Jak z nami współpracować?
Siedziba firmy Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd. znajduje się w prowincji Shanxi w Chinach. Nasza podstawowa działalność obejmuje łączniki rurowe z żeliwa sferoidalnego, systemy rurociągów, różne zawory i produkty z serii pokryw włazów. Aby uzyskać szczegółowe informacje o produkcie lub omówić możliwości współpracy, prosimy o kontakt z nami w każdej chwili:
