Podstawowe parametry
| Przedmiot | Indeks techniczny |
|---|---|
| Wytrzymałość na rozciąganie | Większe lub równe 450 MPa |
| Naprężenie próbne 0,2%. | Większe lub równe 310 MPa |
| Wydłużenie po złamaniu | Większy lub równy 10% |
| Twardość Brinella | 160-210 HBW |
| Guzkowatość | Większy lub równy 90% |
| Mikrostruktura |
Osnowa ferrytowa i grafit sferoidalny |

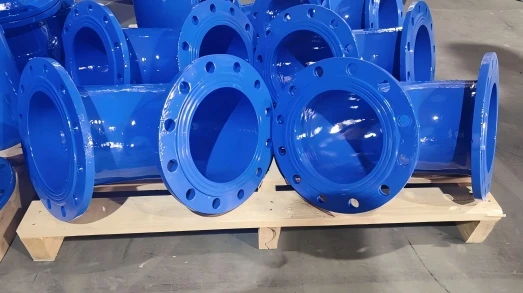

Parametry techniczne złączek rurowych z żeliwa sferoidalnego
|
Przedmiot |
Szczegóły techniczne |
|---|---|
|
Obowiązujące standardy |
ISO 2531, EN 545 (Zaopatrzenie w wodę), EN 598 (Ścieki) |
|
Zakres rozmiarów DN |
DN80 - DN2600 |
|
Ciśnienie nominalne |
PN10, PN16, PN25, PN40 |
|
Typy połączeń |
Złącze wciskane-typu T-, złącze mechaniczne typu K-, złącze kołnierzowe, połączenie utwierdzone |
|
Powłoka zewnętrzna |
1. Powłoka cynkowa + farba bitumiczna (ogólne zastosowanie), masa powłoki cynkowej Większa lub równa 200 g/㎡ 2. Powłoka FBE / epoksydowa (do gruntów przybrzeżnych i korozyjnych) |
|
Wewnętrzna podszewka |
1. Wykładzina z zaprawy cementowej (do wody pitnej) 2. Wykładzina ceramiczna epoksydowa (do ścieków i czynników korozyjnych) 3. Wykładzina PU |
|
Materiał uszczelki |
EPDM (zaopatrzenie w wodę), NBR (zaopatrzenie w gaz) |
|
Temperatura pracy |
0 - 50 stopień (normalne warunki pracy) |
|
Dopuszczalne odchylenie kątowe |
1,5 stopnia - 3 stopnia (różni się w zależności od średnicy rury) |
|
Możliwość dostosowania strukturalnego
|
Możliwość dostosowania się do niewielkich osiadań fundamentów i przemieszczeń promieniowych |
Kluczowe funkcje
Doskonały materiał i doskonała wytrzymałość. Wykonane z ferrytycznego żeliwa sferoidalnego, łączącego wysoką wytrzymałość i dobrą rozciągliwość, z dużą odpornością na uderzenia i osiadanie fundamentów.
Wygodny montaż. Konstrukcja gniazda i czopa zapewnia wysoką wydajność konstrukcji i łatwość konserwacji; kompatybilne z zaciskami naprawczymi, umożliwiające szybką-konserwację na miejscu.
Kompletny system antykorozyjny-. Opcjonalnie dostępne są różne powłoki zewnętrzne i wykładziny wewnętrzne, odpowiednie do zwykłych gleb i przybrzeżnych środowisk korozyjnych o długiej żywotności.
Typowe typy i zastosowania
1. Złączki zmieniające kierunek
Służy do zmiany kierunku rur.
Kolana: Najczęściej stosowane łączniki rurowe.
Kolano 90 stopni: Zmienia kierunek rury o 90 stopni.
Kolano 45 stopni: Zmienia kierunek rury o 45 stopni.
Kolana 22,5 stopnia, Kolana 11,25 stopnia: Stosowane w sytuacjach wymagających niewielkiej regulacji kąta.
2. Rodzaje rozgałęzień i przekierowań
Służy do łączenia rur odgałęzionych z rurą główną.
Koszulki:
Trójniki o równej średnicy: Wszystkie trzy wyloty mają tę samą średnicę.
Trójniki redukcyjne: Średnica rury odgałęzionej jest mniejsza niż średnica rury głównej.
Trójniki czterokierunkowe: rozgałęzienia w czterech kierunkach; mniej powszechne, stosowane w złożonych przecinających się sieciach rurociągów.
3. Złączki redukcyjne
Służy do łączenia rur o różnych średnicach.
Reduktory (Reduktory jednolite):
Reduktory koncentryczne: Linie środkowe są wyrównane; stosowany do rur pionowych lub sytuacji wymagających wyrównania.
Reduktory mimośrodowe: Jedna strona ściany rury jest płaska; powszechnie stosowane do rur poziomych, aby utrzymać stałą wysokość dna lub góry rury i zapobiec powstawaniu kieszeni powietrznych lub gromadzeniu się pozostałości.
4. Połączenia i zakończenia
Stosowany do specjalnych połączeń lub do uszczelniania rurociągów.
Tuleja (krótka rura): Służy do łączenia dwóch prostych rur, których nie można bezpośrednio połączyć.
Zatyczka do rur (zaślepka): Służy do trwałego lub tymczasowego uszczelnienia końca rurociągu.
Kołnierz/kielich: Jeden koniec to standardowe połączenie rurowe (kielich lub czop), a drugi koniec to kołnierz. Służy do łączenia z zaworami, pompami lub innym sprzętem kołnierzowym, umożliwiając przejście z rurociągu na sprzęt.
Uwagi dotyczące instalacji
Czyszczenie:Przed montażem należy oczyścić kielich, czop i gumowy pierścień, aby zapobiec wpływowi zanieczyszczeń na uszczelkę.
Smarowanie:Użyj dedykowanego, nietoksycznego-smaru, aby ułatwić montaż i zabezpieczyć gumowy pierścień.
Cechowanie:Aby zapewnić prawidłową instalację, zaznacz głębokość wsunięcia na gnieździe.
Wyrównanie:Używając odpowiednich narzędzi (takich jak podważacze lub napinacze), upewnij się, że rury i złączki są ustawione w jednej linii, aby uniknąć nieprawidłowego ustawienia lub skręcenia gumowych pierścieni.
