Przegląd

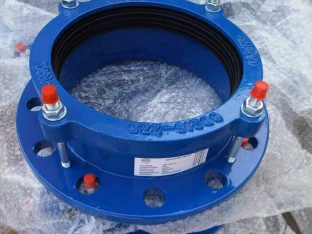

Adapter kołnierzowy z żeliwa sferoidalnego jest elastycznym mechanicznym łącznikiem rurowym. Wyposażony w standardowy kołnierz na jednym końcu, łączy się z różnymi zaworami i urządzeniami. Jego kielich pasuje do rur z żeliwa sferoidalnego, umożliwiając szybkie uszczelnienie połączenia bez spawania i gwintowania. Zapewnia kompensację odchylenia kątowego, aby skompensować niewielkie przesunięcie rury podczas instalacji na miejscu. Dostępna jest wersja powściągliwa, wyposażona w mosiężne pierścienie uchwytowe, zapewniająca niezawodne działanie zapobiegające wyrwaniu.
parametr
| Przedmiot | Specyfikacja |
|---|---|
| Produkt | Adapter kołnierzowy z żeliwa sferoidalnego |
| Ocena ciśnienia | PN10/PN16 |
| Zakres rozmiarów | DN50 – DN800 |
| Materiał korpusu | Żeliwo sferoidalne GGG50 (QT450-10) |
| Standardowy kołnierz | EN 1092-2, PN10 / PN16 |
| Uszczelka | EPDM / NBR (opcjonalnie-woda pitna) |
| Pierścień uchwytu | Mosiądz (opcjonalnie typ powściągliwy) |
| Powłoka | Fusion-epoksyd wiązany (FBE), większy lub równy 250 μm |
| Odchylenie kątowe | Do 3 stopni – 4 stopni |
| Odpowiednie rury | Rura z żeliwa sferoidalnego, rura stalowa, PE, PVC-U, GRP |
| Temperatura pracy | -10 stopni ~ +70 stopni (uszczelka EPDM) |
| Standardy | EN 545, EN 14525, EN 12266-1 |
| Próba ciśnieniowa | Próba powłoki 1,5 × PN; próba siedzenia 1,1 × PN |
Struktura i skład produktu
Korpus zaworu (korpus główny)
Odlew z żeliwa sferoidalnego ma na jednym końcu standardowy kołnierz, a na drugim-wnękę typu kielichowego, która stanowi główny korpus produktu zapewniający siłę nośną i połączenie.
01
Nasadka ciśnieniowa (pierścień blokujący)
Wykonany z żeliwa sferoidalnego, pasuje do korpusu zaworu i jest dokręcany śrubami w celu zabezpieczenia pierścienia uszczelniającego.
02
Pierścień uszczelniający
Wysoce elastyczny materiał gumowy zapewnia uszczelnienie pierścieniowe pomiędzy zewnętrzną ścianą rury a korpusem zaworu.
03
Pierścień zębowy zapobiegający-wyrywaniu-(opcjonalnie)
Wykonany z mosiądzu/stali stopowej, osadzony wewnątrz gumowego pierścienia, zwiększa osiową siłę blokującą na plastikowej/elastycznej rurze i zapobiega wyciąganiu rury.
04
łącznik
Śruby i nakrętki ze stali węglowej (gatunek 8.8 / 4.8) służą do blokowania i mocowania dławika do korpusu zaworu.
05
Kluczowe funkcje
Umożliwia odchylenie kątowe o 3-4 stopnie, co kompensuje niewspółosiowość rury podczas instalacji i zmniejsza wymagania dotyczące tolerancji wyrównania na miejscu.
Można zamontować mosiężne pierścienie zaciskowe, aby utworzyć stabilną, samokotwiczącą konstrukcję. Wytrzymuje osiowy nacisk rurociągów i zapobiega wyciąganiu i przemieszczaniu rur, eliminując potrzebę stosowania betonowych bloków oporowych w określonych warunkach pracy.
Elastyczne uszczelki EPDM/NBR mogą kompensować niewielkie owalności rur i niewielkie niedoskonałości powierzchni zewnętrznych ścian rur, zapewniając szczelne uszczelnienie. Opcjonalnie dostępne są także uszczelki przeznaczone do wody pitnej.
Scenariusze zastosowań
Nadaje się do miejskich sieci wodociągowych, sieci dystrybucji wody pitnej, oczyszczalni ścieków, rurociągów przepompowni, systemów wody przeciwpożarowej, renowacji istniejących rurociągów i projektów nawadniania. Służy jako złącze przejściowe pomiędzy urządzeniami kołnierzowymi a rurami gładkimi różnego typu.
