wprowadzić

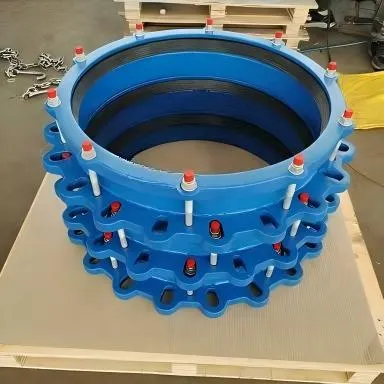

Złącze do demontażu z żeliwa sferoidalnego to elastyczny element łączący zaprojektowany z myślą o łatwym montażu i demontażu pomiędzy zaworami, pompami i rurociągami. Umożliwia regulację osiową w celu kompensacji tolerancji montażowej i kompensacji przemieszczenia rurociągu. Złącze upraszcza konserwację i demontaż zaworów bez konieczności przecinania rur, szeroko stosowane w projektach rurociągów wodociągowych i ciśnieniowych.
komponenty
| Część | Opis |
|---|---|
| Korpus główny (kołnierz korpusu) | Część główna z żeliwa sferoidalnego QT450-10 odporna na ciśnienie. Kołnierz jednostronny łączy się z zaworami lub sprzętem. Mieści tuleję przesuwną i uszczelkę wewnątrz, pokrytą żywicą epoksydową od wewnątrz i na zewnątrz. |
| Przesuwny rękaw | Tuleja z żeliwa sferoidalnego z możliwością ruchu osiowego. Oferuje dodatek regulacyjny w celu kompensacji długości rurociągu. |
| Gruczoł | Dławik z żeliwa sferoidalnego do ściskania uszczelki gumowej i blokowania pozycji uszczelnienia. |
| Gumowa uszczelka | Guma EPDM/NBR, główny element uszczelniający zapobiegający wyciekom medium przez luz ślizgowy. |
| Ograniczający zespół śruby | Śruby, nakrętki i podkładki. Ogranicz maksymalny ruch przesuwny, aby uniknąć przesunięcia tulei, i zamocuj dławik na miejscu. |
parametr
| Przedmiot | Specyfikacja |
|---|---|
| Tworzywo | Korpus, dławik, tuleja przesuwna: żeliwo sferoidalne QT450-10 / GGG50 |
| Gumowa uszczelka | EPDM/NBR |
| Standardy | ISO 2531, EN 545 |
| Ocena ciśnienia | PN10, PN16 |
| Zakres rozmiarów | DN50-DN2000 |
| Regulacja osiowa | Standardowe 50–100 mm (różni się w zależności od średnicy nominalnej) |
| Powłoka | Wewnętrzna i zewnętrzna powłoka proszkowa epoksydowa |
| Typ połączenia | kołnierzowe |
| Odpowiednie medium | Woda pitna, woda miejska, woda przemysłowa |
| Temperatura pracy | 0-80 stopni |
Główne zalety
Zawory, pompy i powiązany sprzęt można montować i serwisować bez konieczności cięcia rur, co znacznie zmniejsza obciążenie konserwacyjne.
Łagodzenie stresu:
Może absorbować niewielkie rozszerzanie i kurczenie się cieplne rurociągów spowodowane zmianami temperatury lub niewielkie przemieszczenia spowodowane osiadaniem fundamentów.
Zespół śruby ograniczającej kontroluje ruch ślizgowy i zapobiega przemieszczaniu się tulei, zapewniając bezpieczną pracę.
Elastyczna instalacja:
Dopuszczalne jest pewne odchylenie kątowe lub szczelina pomiędzy kołnierzami rur.
Sprawdź pierścień uszczelniający:
Przed montażem należy upewnić się, że powierzchnia pierścienia uszczelniającego jest czysta i nieuszkodzona.
Równomiernie dokręcone:
Podczas dokręcania śrub należy przykładać siłę stopniowo, stosując podejście ukośne, aby zapewnić równomierne dociśnięcie pierścienia uszczelniającego.
Dostosuj podróż:
Należy uważać, aby nie przekroczyć maksymalnego zakresu regulacji określonego przez producenta (całkowity zakres regulacji).
